Sistemi di AOI Machine Automated Optical Inspection utilizzati nel PWB di elettronica

Fondo di prodotto

L'ispezione visiva del bordo del PWB è pricipalmente di scoprire i difetti dei componenti elettronici e dei circuiti stampati visivamente ispezionando le caratteristiche dei componenti elettronici, che possono aiutarvi più facilmente ad individuare il problema delle lacune sbagliate fra i conduttori. Allo stesso tempo, l'ispezione visiva è utilizzata generalmente nella produzione. La fase iniziale del processo permette che ognuno trovi i difetti e li ripari nella fase iniziale di produzione il più possibile per assicurare un alto tasso di qualificazione del prodotto. Con lo sviluppo ed il progresso dell'industria moderna, i metodi di rilevazione tradizionali possono più completamente non soddisfare le richieste di produzione industriale moderna. Per i requisiti di misura delle parti meccaniche, i modi ad alta velocità e e di alta precisione in tempo reale, online, senza contatto di rilevazione, di rilevazione sono le caratteristiche dell'industria manufatturiera corrente.

Principle&features di ispezione

L'attrezzatura di ispezione del circuito del PWB AOI, in base ai principi ottici, usa l'analisi dell'immagine a denoise, migliorare, binarize e l'altra elaborazione delle immagini ed usa l'apprendimento profondo e la tecnologia di controllo automatico da individuare completamente ed i difetti di processo hanno incontrato nella produzione e generano la relazione sull'esperimento in tempo reale della generazione. Oggetti rilevabili: pricipalmente individui i graffi del PWB, il rame esposto, la sporcizia, la tintura difficile e la rilevazione di integrità dei giunti della lega per saldatura e dell'orientamento sbagliato.

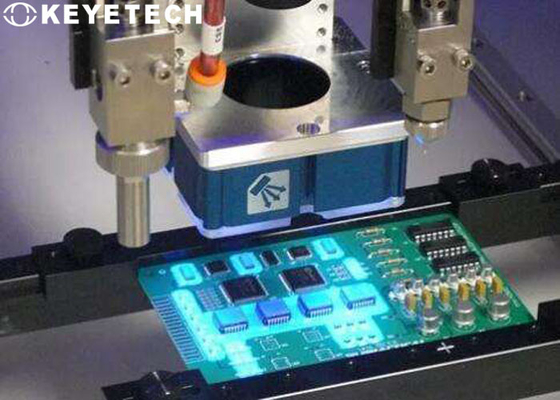

Il processo di rilevazione è come segue: dopo che il prodotto esiste, il dispositivo del cliente dà un segnale di innesco, la macchina fotografica industriale completa l'acquisizione di immagine ed il sistema di ispezione visivo intelligente della componente del bordo del PWB individua il contenuto di rilevazione (rilevazione mescolantesi della componente (plugin), se c'è una componente (plugin) o non). Rilevazione, rilevazione positiva e negativa della componente (plugin), rilevazione di colore della componente (plugin), rilevazione di direzione della componente (plugin), rilevazione di colore del cavo, rilevazione di colore del blocchetto terminali, rilevazione di direzione del blocchetto terminali) per analisi efficiente ed elaborare. Ed i risultati elaborati, risultati dell'uscita OK/NG al cliente designato terminale, i risultati globali di rilevazione sono come segue.

Processo lavorante

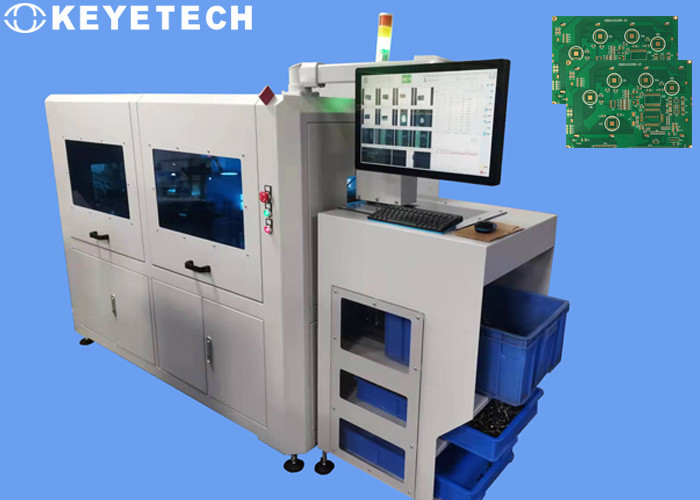

La parte meccanica è la componente del centro del sistema, che porta tutti i dispositivi di trasmissione ed hardware elettronico (macchine fotografiche industriali, sorgenti luminose, computer industriali, touch screen, scatole elettriche, ecc.). Il trasportatore è controllato da un servomotore e l'acquisizione immagine è accurata. L'attrezzatura è fornita di due entrate del prodotto difettoso per separare i prodotti difettosi seri (quali il fondo del tamburo, la punta di cuoio obliqua, ecc.) ed i prodotti difettosi generali.
