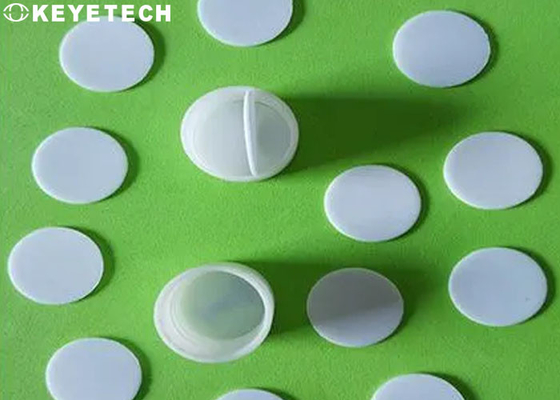

AOI Visual Inspection System per il controllo della guarnizione della guarnizione del tappo di bottiglia

Profilo aziendale

La tecnologia chiave conta sul laboratorio chiave di riconoscimento di forme dell'università di scienza e tecnologia della Cina ed ha un gruppo di laurea ad alto livello di R & S che copre l'intera catena della tecnologia dell'ottica, dei meccanici, dell'elettricità, di computazione e di software. Con la pratica del progetto nei campi dei contenitori d'imballaggio, di 3C, di medicina, del tessuto, dell'alimento, ecc., del software di KVS-AI e della piattaforma di hardware è stato creato, di modo che la tecnologia di AI può essere trasformata in produttività reale.

Principio di ispezione

Questo schema è progettato secondo i termini reali del pezzo in lavorazione sul sito e la guarnizione del tappo di bottiglia è ispezionata visivamente per sostituire il lavoro di ispezione manuale. Il sistema di rilevamento complessivamente integra l'hardware ottico visivo, il software di sistema di rilevamento ed i doppi sensori del cuscinetto.

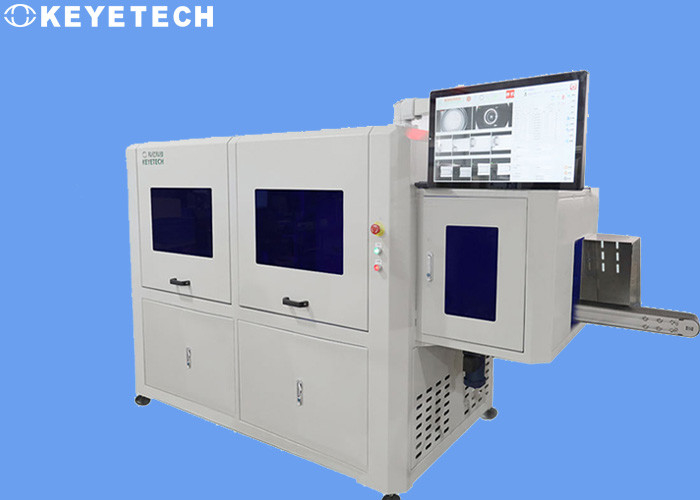

L'attrezzatura di rilevazione è installata online sulla linea di produzione. La velocità di rilevazione è 500/min in assenza dell'occlusione. L'attrezzatura può azionare 7* 24 ore al giorno, che notevolmente migliora l'efficienza di produzione.

Applicazione della macchina fotografica

• La bocca e l'ispezione interna del tubo rotondo si trasporta secondo il modo che la bocca del tubo sta affrontando verso il basso. Un insieme delle macchine fotografiche industriali è installato sotto la bocca del tubo per cooperare con l'uso delle sorgenti luminose visive raccogliere le immagini della bocca del tubo e dell'interno per elaborare.
• Per la rilevazione del fondo esterno del tubo circolare, un insieme delle macchine fotografiche industriali è installato sulla cima, che è usata insieme con la sorgente luminosa visiva per raccogliere le immagini del fondo esterno del tubo per elaborare.

• Per l'ispezione del punto dell'iniezione al fondo esterno del tubo rotondo, un insieme delle macchine fotografiche industriali è installato alla posizione obliquamente superiore sull'esterno del corpo del tubo. Con l'uso delle sorgenti luminose visive, le immagini caratteristiche dei difetti al punto dell'iniezione sono raccolte ad un angolo obliquo per raggiungere l'effetto di rilevazione.
• Per l'ispezione del lato esterno del corpo rotondo del tubo, 4 insiemi delle macchine fotografiche industriali sono installati intorno al corpo del tubo per formare un'ispezione di superficie anulare di 360 gradi. Con l'uso delle sorgenti luminose visive, le immagini del lato esterno del corpo del tubo sono raccolte ed elaborate dal sistema.

Composizione nel sistema
Parte elettronica dell'hardware

• La parte elettronica dell'hardware include le macchine fotografiche industriali, le lenti industriali, le sorgenti luminose, gli inneschi, elettrovalvole a solenoide (che rifiutano spreco),
• Gruppo di regolazione elettrico del sistema (responsabile di elettrico e di controllo logico), luci in tricromia dell'allarme e touch screen a 21 pollici.
• Il controllo logico globale del sistema è realizzato da un chip ad alta velocità di FPGA e le sue funzioni specifiche includono:
• Avvii la macchina fotografica per prendere le immagini
• Stroboscopio di sorgente luminosa di innesco
• Avvii il cilindro dell'elettrovalvola a solenoide per rimuovere flessibilmente i residui
• Avvii il segnale luminoso dell'allarme
• Parte del software

Il software è la piattaforma generale di controllo dell'attrezzatura e le sue funzioni specifiche sono come segue:

• Permetta e disattivi alla funzione di rilevazione del sistema.
• Adeguamento dei parametri e della precisione di indice di rilevazione.
• Campionamento e stoccaggio del modello, memorizzazione dei dati di rilevazione del campione e richiamo.
• Funzione di calibratura dello schermo della macchina fotografica.
• Esposizione in tempo reale del sistema, informazioni storiche di informazioni di produzione (tasso del passaggio, uscita totale, velocità, ecc.) di produzione che passano in rassegna
• Passi in rassegna, esporti e funzioni di risparmio.
• Gestione di permesso secondo il conto di connessione (per esempio, gli utenti generali dell'operazione disattivano i permessi di adeguamento di parametro).
• L'operazione e l'adeguamento delle parti meccaniche del sistema (come: apertura del dispositivo di trasmissione, adeguamento del periodo dell'iniezione di aria della valvola per aria,
• adeguamento del segnale di allarme).

Le funzioni supplementari che fanno festa A deve aggiungere.
