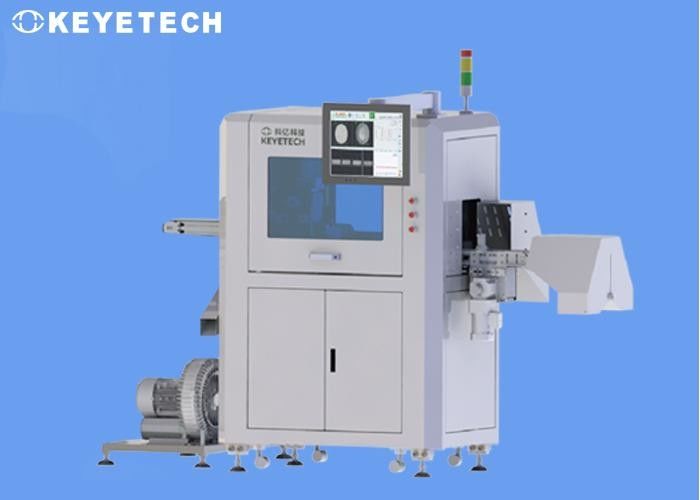

Pull Ring Spout Cap Closures Machine di ispezione visiva con elaborazione delle immagini visive

Pull Ring Spout Cap Closures Machine di ispezione visiva con elaborazione delle immagini visive

Principio dell'ispezione

La macchina di ispezione visiva sviluppata sulla base della tecnologia di elaborazione dell'immagine della visione artificiale ha le caratteristiche di alta precisione, alta velocità e multi-campione.modulo di posizionamento del grilletto, modulo di elaborazione dell'immagine e modulo di controllo.la fotocamera e il sistema di visione vengono attivati per generare segnali di rilevamento per completare la funzione di rilevamento.

Modulo di attivazione: l'apparecchiatura è alimentata automaticamente.l'apparecchiatura informatica superiore fornisce un segnale di attivazione (per garantire che la deviazione di consistenza della posizione del materiale in entrata non sia superiore a 1 mm). Dopo l'analisi del software del sistema visivo, se il prodotto è OK, l'interfaccia del software mostra OK, come i prodotti NG, l'interfaccia del software mostra NG,e emette il corrispondente segnale di superamento/fallimentoIl disco centrale dell'apparecchiatura adotta il rilevamento fotoelettrico del dispositivo di deviazione
Il posizionamento è più preciso.

Principali funzioni dell'ispezione visiva

• Rilevazione online ad alta velocità: 450 pezzi/minuto, 600 pezzi/minuto per la copertura esterna.
• Completare automaticamente la sincronizzazione tra il prodotto sottoposto a ispezione e l'immagine ottenuta dalla telecamera, entro 50 ms.
• Immagazzinamento automatico delle immagini dei prodotti, che possono essere utilizzate per le query storiche.
• Rileva automaticamente la mancanza di parti, la mancanza di materiali, materiali misti, corpi estranei, difetti di combinazione, difetti di stampaggio a iniezione, ecc.
• Progettazione di sorgenti luminose a stroboscopo, riduzione dell'inquinamento luminoso e risparmio di energia.
• Statistiche automatiche (buone, cattive, totali, ecc.).
• Il sistema ha la funzione di attivare automaticamente SMS quando viene attivato l'allarme.
• Accuratezza di rilevamento: più di 0,2 mm2 di difetti, principalmente per mancanza di materiali, corpi estranei, difetti, ecc.
• Se necessario, è possibile effettuare autoapprendimento e collaudo di tipi di prodotti con specifiche diverse.
• Visualizzazione dei prodotti non qualificati, emissioni dei segnali di difetto corrispondenti e passaggio alla fase successiva in base ai requisiti.

I nostri vantaggi

Sistema di alimentazione

Il meccanismo di alimentazione è collegato alla porta di scarico del meccanismo superiore e il meccanismo superiore trasporta il tappo di tenuta alla piastra vibrante del sistema di alimentazione,e la piastra vibrante trasporta il tappo di tenuta da ispezionare alla pista di alimentazione secondo la logica predefinita.

Piattaforma di ispezione

Quando la piattaforma di ispezione trasporta la copertura di tenuta alla posizione di ispezione, il sensore a fibra ottica attiva la fotocamera per scattare foto,e il sistema di ispezione visiva è impostato in base all'indice di ispezioneQuando la piattaforma di ispezione visiva e di ispezione trasporta il rivestimento di tenuta alla posizione di ispezione,il sensore a fibra ottica farà scattare la fotocamera per scattare foto.

Sistema di classificazione

In base al risultato del controllo visivo e all'interruttore logico preimpostato, il PLC di controllo industriale avvisa la valvola solenoide di effettuare la selezione.L'azione di selezione è realizzata dal boccone soffiante, e i materiali non qualificati respinti saranno rispettivamente immagazzinati nella scatola di riciclaggio.

Modulo di visione (camera, lente, sorgente luminosa)

Il sistema di ispezione visiva comprende principalmente: fotocamera, lente, sorgente luminosa e software di elaborazione delle immagini.il sistema di imaging composto dalla fotocamera e dall'obiettivo lo catturaQuando la telecamera riceve il segnale di attivazione, il sistema di imaging rileva il campione, scatta foto e invia l'immagine al sistema di elaborazione dell'immagine per l'identificazione.giudicare se il campione è qualificato o meno, e emette il corrispondente segnale OK/NG per il successivo trattamento delle apparecchiature.

Servizio post vendita

• Il venditore dovrebbe completare la creazione e il debug del modello di algoritmo di base del prodotto prima della spedizione dell'apparecchiatura,fornire anche assistenza a distanza dopo l'arrivo dell'attrezzatura presso il sito del cliente■ fornire all'acquirente i dati di fabbrica e il manuale d'uso dell'apparecchiatura.
• Servizi di gestione e manutenzione giornaliera: la nostra azienda fornisce servizi online gratuiti di gestione e manutenzione remota.
• La nostra azienda ha un piano di formazione offline regolare ogni anno, in modo che i clienti nazionali e stranieri possano inviare i loro ingegneri a partecipare (a proprie spese).Chi passa l'esame può ottenere un certificato di competenze funzionali nel settore.
