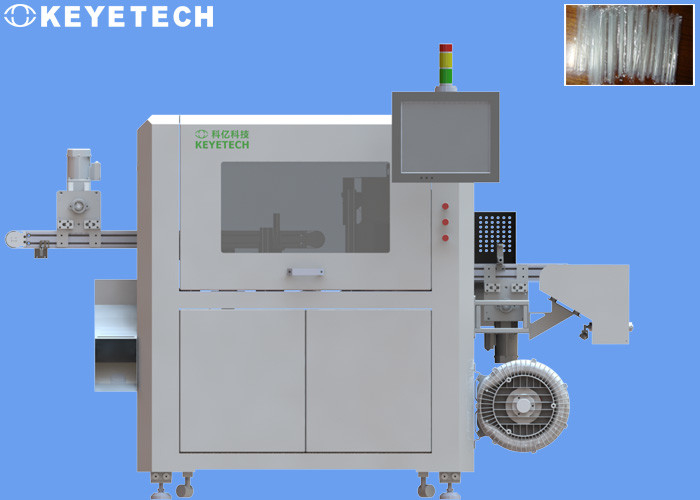

Straw Defective Product Inspection Machine con il sistema d'etichettatura automatico

Attrezzatura di rifiuto di Straw Defective Product Detection And

Configurazioni di sistema

Campione

La paglia è uno strumento bevente fornito di molti ristoranti e bevande ed è inoltre un oggetto che direttamente contatta la cavità orale. Di conseguenza, molto le fabbriche di elaborazione e di produzione alimentare hanno alti requisiti della qualità dei prodotti, quale l'aspetto delle paglie. Il colore, i punti neri, le macchie, le impurità, i capelli, i problemi ecc. colpiranno l'esperienza dei consumatori in uso, in modo da è di grande importanza per eliminare i prodotti difettosi prima che i prodotti lascino la fabbrica.

Caratteristiche del sistema

L'intero sistema di ispezione è montato nell'attrezzatura della laminazione della paglia in un modo modulare ed integra l'hardware ed il software di ispezione del sistema della visione. La velocità massima di ispezione è 900 pezzi/min. L'etichettatrice è collegata all'etichettatrice per l'etichettatura automatica e l'intervento manuale posteriore è elaborato. Dopo che il prodotto finito è individuato, il conteggio e la funzione statistica possono essere realizzati.

L'attrezzatura può azionare 7* 24 ore al giorno, notevolmente migliorando l'efficienza di produzione. Dispositivo di rilevazione della pipetta

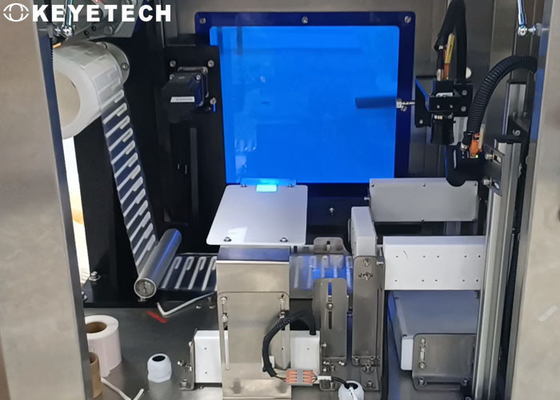

Ogni dispositivo è fornito di 3 insiemi delle macchine fotografiche industriali del alto-pixel per condurre un'ispezione completa di difetto sull'aspetto dei prodotti della paglia dopo l'imballaggio del film. Dopo che il sistema raccoglie le immagini del campione, il software per l'elaborazione dell'immagine è paragonato al campione standardizzato per determinare i buoni e cattivi prodotti. Il software aprirà la norma di confronto del campione ed il personale di produzione al sito di cliente può controllare l'accuratezza di confronto e selezionare la norma di accuratezza più adatta per i loro propri stati di produzione, quindi controllante il tasso di difetto.

La posizione di installazione del modulo di rilevazione è indicata come segue:

3. Dettagli di rilevazione: Dopo la comunicazione preliminare fra i due partiti, completamente considerando la complessità e la possibilità del sistema,

Requisiti di ispezione e di osservazione e conferma degli indicatori (vedi l'annesso 1: Norme di ispezione per le paglie di carta difettose):

nota:

1. Nella rilevazione reale, dovuto l'influenza dello stato critico di fluttuazione dei dati di alcuni oggetti di rilevazione, condurrà ad una determinata probabilità.

Se il prodotto è individuato erroneamente, può essere regolato attraverso la regolazione di parametro del software di sistema per raggiungere l'effetto reale.

2. I punti neri, le macchie, le impurità, i capelli ed altre caratteristiche di difetto (colori differenti), la differenza grigia di contrasto del valore che corrisponde all'indice di rilevazione dovrebbero essere maggiori di 40 (può essere capito così: disponendo il campione ad una distanza del braccio, circa 30cm o più, possono essere caratteristiche di difetto vedute tramite ispezione visiva) possono efficacemente essere individuati. Se il campione ha le macchie di olio trasparenti o punti neri di colore chiaro e la differenza grigia di contrasto del valore è bassa (inferiore a 40), l'effetto di rilevazione non può essere raggiunto.

3. La direzione orizzontale della cinghia della paglia è l'area cieca del campo visivo della macchina fotografica, in modo dal difetto caratterizza a questa posizione non può raccogliere le immagini per input.

La linea il riconoscimento, ma questa posizione è relativamente stretta, la distanza verticale è circa 1.0mm.

4. funzione del software di rilevazione:

Permetta e disattivi alla funzione di rilevazione del sistema

Parametri di indice di rilevazione, adeguamento di precisione

Campionamento e stoccaggio del modello, memorizzazione dei dati di rilevazione del campione e richiamo

Funzione di calibratura di immagine della macchina fotografica

Esposizione in tempo reale di informazioni di produzione del sistema (tasso, uscita totale, velocità, ecc. qualificati), informazioni storiche di produzione che passano in rassegna,

Esportazione e funzioni di risparmio

Gestione di permesso secondo il conto di connessione (per esempio, l'utente generale dell'operazione disattiva il permesso di adeguamento di parametro)

Adeguamento del segnale di allarme del sistema

Altre funzioni
