21 pollice del touch screen di sistema di ispezione di Ai per rilevazione di difetto superficiale della tazza di carta

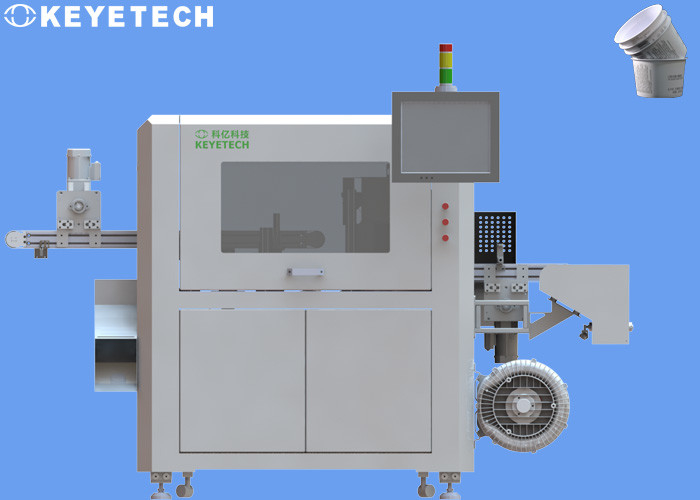

Sistema di ispezione di Ai per la tazza di carta

I criteri di prova sono come segue: Norma di ispezione

1. oggetto di ispezione

Con il miglioramento dei livelli di vita della gente, le tazze di carta si sono trasformate in in una necessità vita quotidiana di s nella gente ' e la gente sempre più sta inseguendo la buona qualità di vita. requisiti. Sebbene ci siano tipo tazze di carta discottatura di sostegno e tazze di carta ondulate. Tuttavia, il costo è alto, la perdita dell'acqua è facile, il processo di stampa è limitato, il processo di produzione è complesso, la rigidezza è povera, l'effetto di stampa è povero e le tazze di carta sono schiacciate facilmente quando impila le tazze. La tazza della carta-plastica sormonta le carenze suddette in stato dell'arte e fornisce una tazza adiatermica di rinforzo supporto discottatura di carta, che raggiunge l'isolamento termico, lo anti-scottatura, la protezione di anti-compressione e a perfetta tenuta della ciotola, la buona rigidezza, il risparmio materiale, lo scopo ecc.

2. Principio di ispezione

Tramite il dispositivo di trasporto di messa in bacino (la tazza della carta-plastica deve verticalmente essere uscita in linea retta con la bocca ed il gioco del prodotto deve essere tenuto sopra il raggio della bocca della tazza), i prodotti sono stabile ed attendente trasportato ad una stazione specifica ed allora passato con l'industriale la macchina fotografica trasmette l'immagine catturata del alto-pixel del campione al software per l'elaborazione dell'immagine. Dopo l'analisi di sistema, determina i buoni e cattivi prodotti e controlla le componenti pneumatiche corrispondenti per rimuovere i cattivi prodotti ed infine raccoglie i prodotti qualificati.

Il software aprirà la norma di confronto del campione ed il personale di produzione al sito di cliente può controllare l'accuratezza di confronto e selezionare la norma di accuratezza più adatta per i loro propri stati di produzione, quindi controllante il tasso di difetto.

Nell'ispezione reale, dovuto l'influenza dello stato critico di fluttuazione dei dati di alcuni oggetti di ispezione, condurrà ad una determinata probabilità di ispezione falsa del prodotto, che può essere regolato attraverso la regolazione di parametro del software di sistema per raggiungere l'effetto reale di ispezione. Note:

 I punti neri, le macchie, i capelli, le impurità (colori differenti) saranno analizzati ed elaborati secondo l'indice di rilevazione del punto nero. La differenza di contrasto di questo valore grigio dovrebbe essere maggior di 40, che possono efficacemente essere individuati. Se il campione ha le macchie di olio trasparenti o punti neri di colore chiaro e la differenza grigia di contrasto del valore è bassa (inferiore a 40), l'effetto previsto di rilevazione non può essere raggiunto.

 Tenendo conto della struttura complessa del prodotto, nell'applicazione reale di ispezione, ci può essere un'area cieca di rilevazione molto piccola nell'area di sovrapposizione della struttura nella rappresentazione piana della lente e l'immagine non può essere raccolta in questa area cieca, in modo da non può efficacemente essere individuata.

2, istruzioni della macchina fotografica:

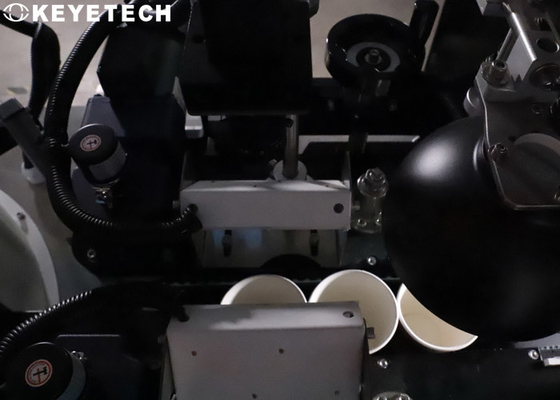

Per il piano della bocca della tazza, installi un insieme della macchina fotografica industriale direttamente sopra il prodotto ed usilo con la sorgente luminosa visiva per raccogliere le immagini piane della bocca della tazza, della parete interna della tazza e del fondo della tazza per l'analisi ed elaborare.

Nell'area laterale esterna del corpo della tazza, poiché l'altezza del corpo della tazza supera la gamma di larghezza di singola macchina fotografica, è necessario da dividere il corpo della tazza in due parti: la tomaia e le parti inferiori, ogni parte adotta una disposizione dell'anello di 4 insiemi delle macchine fotografiche, complessivamente 8 insiemi delle macchine fotografiche, che sono usate con la sorgente luminosa visiva, raccolgono le immagini del lato esterno del corpo della tazza per l'analisi ed elaborare.

Sul fondo esterno della tazza, la bocca del corpo della tazza è sospesa dalla cinghia dell'adsorbimento di vuoto e un insieme delle macchine fotografiche industriali è installato direttamente sotto il prodotto, che è usato con la sorgente luminosa visiva per raccogliere le immagini del fondo esterno della tazza per l'analisi ed elaborare.

3. Dopo che la tazza della carta-plastica è individuata, la funzione di conteggio può essere realizzata. L'attrezzatura di rilevazione deve essere mantenuta e pulita regolarmente durante l'uso (quali pulizia del nastro trasportatore, pulizia della macchina fotografica, ecc.).

4. Acquisizione immagine
