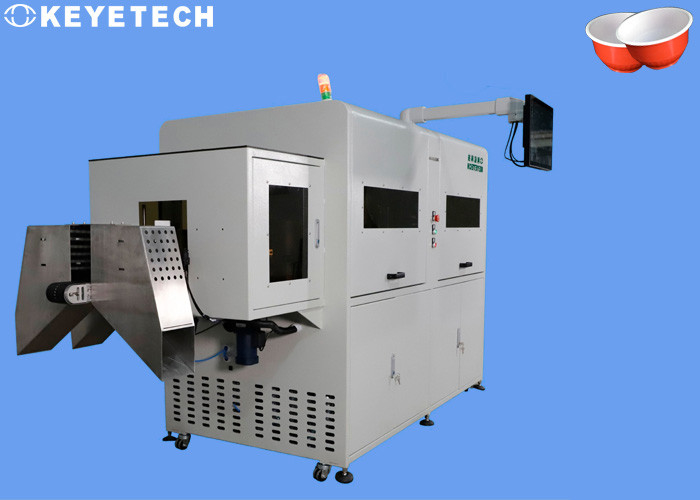

Le tagliatelle istantanee lanciano attrezzatura 300pcs/Min di rilevazione di difetto dell'aspetto

Attrezzatura Alimento-specifica di rilevazione di difetto di aspetto della ciotola della Carta-plastica

Le norme di prove sono come segue:

Nota:

I punti neri di Ø, le macchie, i capelli, le impurità (colori differenti) saranno analizzati ed elaborati secondo l'indice di rilevazione del punto nero. La differenza di contrasto di questo valore grigio dovrebbe essere maggior di 40, che possono efficacemente essere individuati. Se il campione ha le macchie di olio trasparenti o punti neri di colore chiaro e la differenza grigia di contrasto del valore è bassa (inferiore a 40), l'effetto previsto di rilevazione non può essere raggiunto.

Ø tenendo conto della struttura complessa del prodotto, nell'applicazione reale di rilevazione, ci può essere un'area cieca di rilevazione molto piccola nell'area di sovrapposizione della struttura nella rappresentazione piana della lente e l'immagine non può essere raccolta in questa area cieca, in modo da non può efficacemente essere individuata.

Ø nell'ispezione reale, dovuto l'influenza dello stato critico di fluttuazione dei dati di alcuni oggetti di ispezione, ci sarà una determinata probabilità di ispezione falsa del prodotto, che può essere regolato attraverso le regolazioni di parametro del software di sistema per raggiungere l'effetto reale di ispezione.

1. rilevazione il prodotto

Con il miglioramento dei livelli di vita della gente, le ciotole della carta-plastica si sono trasformate in in una necessità vita quotidiana di s nella gente ' e la gente sempre più sta inseguendo la buona qualità di vita. requisiti. Tuttavia, le ciotole di carta discottatura a doppia parete, le ciotole di carta discottatura supporto tipe e le ciotole di carta discottatura solide (contenitori) sono comparso. Ci sono inoltre ciotole di plastica tradizionali (contenitori) che possono impedire la perdita, ma non possono essere isolate e la superficie di stampa è semplice, l'effetto di stampa è povero e le ciotole (contenitori) sono schiacciate facilmente quando le ciotole sono impilate.

Ci sono inoltre ciotole di plastica tradizionali (contenitori) che possono impedire la perdita, ma non possono essere isolati e la superficie di stampa è semplice, l'effetto di stampa è povero e le ciotole (contenitori) sono schiacciate facilmente quando le ciotole sono impilate. La ciotola della carta-plastica sormonta le carenze in stato dell'arte suddetto e fornisce un supporto discottatura della carta-plastica e una ciotola adiatermica di rinforzo, che raggiunge l'isolamento termico, lo anti-scottatura, la anti-perdita, la protezione di anti-compressione, la buona rigidezza, il risparmio materiale, lo scopo ecc. Il prodotto è fatto di colore bianco e primario del materiale della carta-plastica, ed è diviso in varie specifiche. Riferisca prego al campione reale per i dettagli.

2. Principio di rilevazione

Tramite il dispositivo di trasporto di messa in bacino (la ciotola della carta-plastica deve verticalmente essere uscita in linea retta con la bocca ed il gioco del prodotto deve essere tenuto sopra il raggio della bocca della tazza), i prodotti sono stabile ed attendente trasportato ad una stazione specifica ed allora passato con l'industriale la macchina fotografica trasmette l'immagine catturata del alto-pixel del campione al software per l'elaborazione dell'immagine. Dopo l'analisi di sistema, determina i buoni e cattivi prodotti e controlla le componenti pneumatiche corrispondenti per rimuovere i cattivi prodotti ed infine raccoglie i prodotti qualificati.

Il software aprirà la norma di confronto del campione ed il personale di produzione al sito di cliente può controllare l'accuratezza di confronto e selezionare la norma di accuratezza più adatta per i loro propri stati di produzione, quindi controllante il tasso di difetto.

2, istruzioni della macchina fotografica:

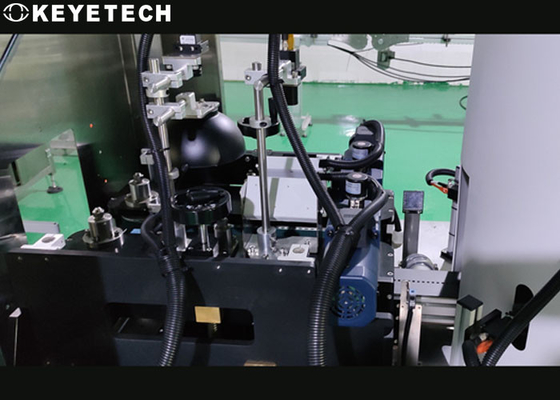

Nel piano della bocca della tazza, installi un insieme della macchina fotografica industriale direttamente sopra il prodotto ed usilo con la sorgente luminosa visiva per raccogliere le immagini piane della bocca della tazza, della parete interna della tazza e del fondo della tazza per l'analisi ed elaborare.

Nell'area laterale esterna del corpo della tazza, perché l'altezza del corpo della tazza supera la gamma di larghezza di singola macchina fotografica, è necessario da dividere il corpo della tazza in due parti: tomaia e parti inferiori. Ogni parte adotta una disposizione dell'anello di 4 insiemi delle macchine fotografiche, complessivamente 8 insiemi delle macchine fotografiche, che sono usate con la sorgente luminosa visiva. , raccolga le immagini del lato esterno del corpo della tazza per l'analisi ed elaborare.

Nel fondo esterno della tazza, la bocca del corpo della tazza è sospesa dalla cinghia dell'adsorbimento di vuoto e un insieme delle macchine fotografiche industriali è installato direttamente sotto il prodotto, che è usato con la sorgente luminosa visiva per raccogliere le immagini del fondo esterno della tazza per l'analisi ed elaborare.

Dopo che la ciotola della carta-plastica è individuata, la funzione di conteggio può essere realizzata. L'attrezzatura di rilevazione deve essere mantenuta e pulita regolarmente durante l'uso (quali pulizia del nastro trasportatore, pulizia della macchina fotografica, ecc.).

4, catturano le immagini
