Sistema di ispezione di Ai di sorgente luminosa di industria LED per le chiusure di plastica del cappuccio

1, norma di ispezione

1. oggetto di ispezione

Come copertura multifunzionale, la copertura della farfalla è ampiamente usata in cosmetici, nei prodotti chimici quotidiani, in condimenti ed in altre industrie. Come nuovo prodotto multifunzionale, la copertura della farfalla è amata da molti consumatori e compare in tutti gli aspetti di vita domestica, in modo da è multifunzionale. Il problema di qualità delle coperture della farfalla inoltre è interessato dalla maggior parte dei produttori. L'attrezzatura multifunzionale di ispezione dell'aspetto della copertura della farfalla della tecnologia di Keyi può efficacemente risolvere i difetti di qualità dei prodotti nella produzione per i produttori importanti e ricorda loro a tempo.

2. principio di ispezione

Mettendo in bacino il meccanismo a fine frontale di automazione (il metodo del collegamento deve essere messo in bacino in anticipo), il prodotto multifunzionale della copertura della farfalla è stabile ed attendente trasferito ad una stazione specifica di ispezione con la copertura che affronta giù e poi l'immagine catturata del campione del alto-pixel è catturata da una macchina fotografica industriale. È trasmessa al software per l'elaborazione dell'immagine. Dopo l'analisi di sistema, determina i buoni e cattivi prodotti e controlla le componenti pneumatiche corrispondenti per rimuovere i cattivi prodotti. Per concludere, i prodotti qualificati sono uscita.

Il software aprirà la norma di confronto del campione ed il personale di produzione al sito di cliente può controllare l'accuratezza di confronto e selezionare la norma di accuratezza più adatta per i loro propri stati di produzione, quindi controllante il tasso di difetto.

3. Dettagli di ispezione

Lo schema della progettazione della nostra società adotta 11 insieme delle macchine fotografiche industriali del alto-pixel e delle sorgenti luminose stroboscopiche ad alto rendimento e conduce una gamma completa di ispezioni visive per i difetti dell'aspetto dei prodotti multifunzionali della copertura della farfalla. La velocità di ispezione è 200 pezzi/min e l'attrezzatura può raggiungere 7*24 che aziona ventiquattr'ore su ventiquattro ogni ora ed i prodotti incompetenti possono essere rifiutati automaticamente online.

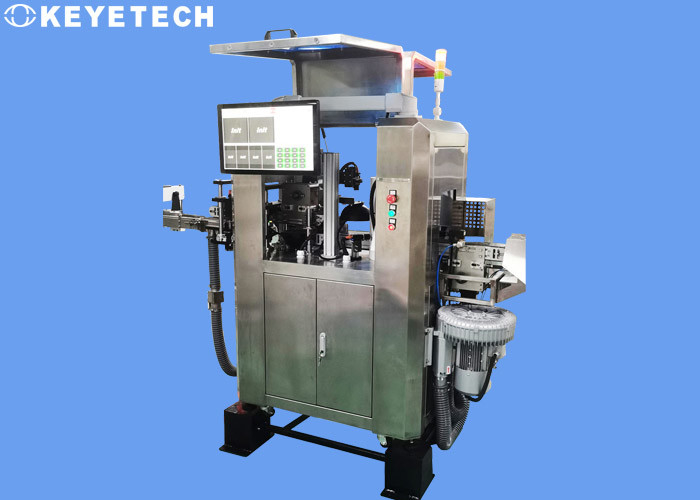

L'intero insieme dell'apparecchiatura di collaudo comprende le parti meccaniche, l'hardware elettronico visivo ed il software di sistema di prove. L'entrata e l'uscita della macchina di prove possono essere integrate con il meccanismo di automazione (vedi gli schizzi per il metodo specifico del collegamento) e possono essere collegate con a monte e a valle produzione secondo i bisogni specifici di produzione dei clienti sull'attrezzatura del sito.

2, i punti neri, le macchie, i capelli, gli oggetti stranieri, le impurità (colori differenti) e la macula saranno analizzati ed elaborati secondo l'indice di rilevazione del punto nero. Se il campione ha le macchie di olio trasparenti o punti neri di colore chiaro e la differenza grigia di contrasto del valore è bassa (inferiore a 40), l'effetto di rilevazione non può essere raggiunto.

Nell'ispezione reale, dovuto l'influenza dello stato critico di fluttuazione dei dati di alcuni oggetti di ispezione, ci sarà una determinata probabilità di ispezione falsa del prodotto, che può essere regolato attraverso la regolazione di parametro del software di sistema per raggiungere l'effetto reale.

3, circa il sistema

(1) parte meccanica:

La parte meccanica è la componente del centro del sistema, portando tutti i dispositivi di trasmissione ed hardware elettronico (macchine fotografiche industriali, sorgenti luminose, computer industriali, touch screen, scatole elettriche, ecc.).

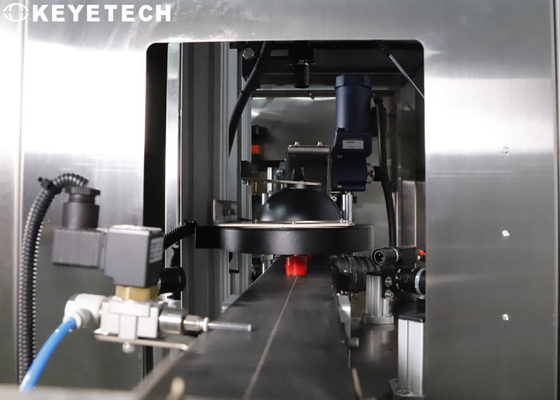

Il meccanismo di vetro della piattaforma girevole nell'attrezzatura può aprire l'angolo della rappresentazione della superficie concava del prodotto, di modo che la macchina fotografica industriale può efficacemente raccogliere le immagini per l'analisi ed elaborare.

(2) parti dell'hardware

La parte dell'hardware comprende la macchina fotografica, la lente, la sorgente luminosa, la valvola per aria ad alta velocità, il computer, il touch screen ed altri dispositivi elettrici. Per i dettagli, riferisca prego ai dettagli di configurazione di attrezzatura.

Il controllo logico globale del sistema è realizzato da un chip ad alta velocità di FPGA e le funzioni specifiche includono:

Ø avviano la macchina fotografica per prendere le immagini

Stroboscopio di sorgente luminosa di innesco di Ø

Ø avviano le parti pneumatiche per rifiutare lo spreco

Velocità del movimento di controllo di Ø

Emergenza di Ø che tratta nel caso di simile inceppamento del sistema

Ø avviano il segnale luminoso dell'allarme
