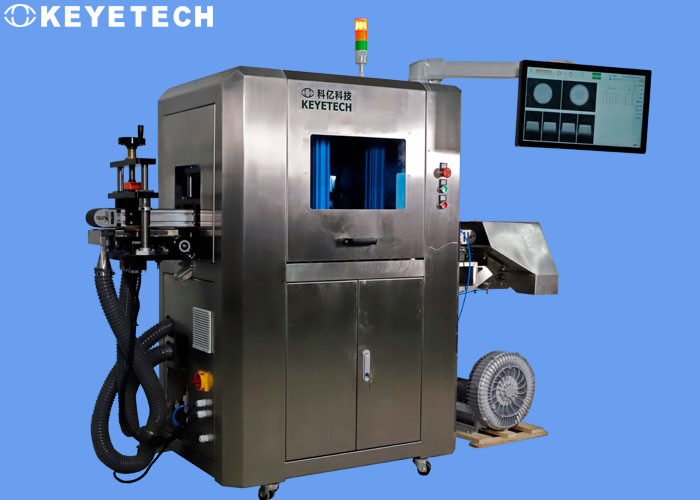

Sistema di ispezione visivo a distanza automatico della tazza di plastica di carta dell'OEM per controllo di qualità

Le norme di rilevazione sono come segue:

Rilevazione dei prodotti

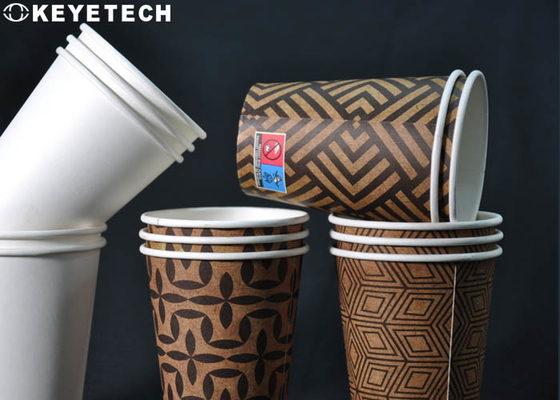

Le bevande quale il tè del latte appartengono alle merci del consumatore medio, ci sono molti consumatori ed il tè del latte è la categoria più intensa e più competitiva della marca nella concorrenza nella catena. L'imballaggio dell'aspetto del tè del latte è spesso la forma importante della marca nella pubblicità e le vendite, così nella produzione della tazza di carta del succo del tè di latte, il colore, forma e la posizione di logo della tazza, ecc. sono importanti. Ci saranno le identificazioni digitali differenti al fondo della tazza di carta eliminabile, o può essere inclusa nella categoria di rilevazione. Keye Tech ha molto individua i casi in un'industria d'imballaggio di rilevazione della bevanda che può essere compatibile con varie tazze di carta.

Il principio di rilevazione

Tramite il dispositivo di trasporto di messa in bacino (il prodotto deve essere uscita in linea retta con la bocca che affronta verso l'alto ed il gioco del prodotto deve essere tenuto sopra il raggio della bocca della tazza), i prodotti sono trasferiti ad una stazione specifica in un modo stabile ed ordinato e poi l'immagine del campione del alto-pixel presa dalla macchina fotografica industriale è trasferita al software per l'elaborazione dell'immagine ed il campione standard è confrontato ed analizzato per determinare il buon prodotto ed il prodotto difettoso e controlla la corrispondenza pneumatica per rimuovere i prodotti difettosi ed infine per raccogliere i prodotti qualificati.

Il software aprirà la norma di confronto del campione ed il personale di produzione sul sito di cliente può controllare l'accuratezza di confronto e scegliere la norma di accuratezza più adatta a loro propri stati di produzione, quindi controllando il tasso del difetto del prodotto.

- Nella rilevazione reale, dovuto lo stato critico di fluttuazione di determinati dati dell'oggetto di rilevazione, l'errore del prodotto può provocare una certa quantità di prodotto e può essere regolato attraverso la regolazione di parametro del software di sistema per raggiungere l'effetto reale di rilevazione.

Nota:

- I punti neri, le macchie, i capelli, le impurità (colore differente), saranno analizzati secondo l'indice di rilevazione del punto nero, che è maggior di 40, che possono efficacemente essere individuati. Se il campione ha un olio trasparente di colore o i punti neri colorati luminosi-paral, la differenza di confronto di gradazione di grigio è bassa (meno di 40 o più di meno), l'effetto previsto di rilevazione non può essere raggiunta.

- Considerando le caratteristiche della struttura di prodotto, nella rilevazione reale, le regioni strutturali di sovrapposizione in lente planare possono avere una gamma molto piccola di regioni cieche di rilevazione e l'acquisizione di immagine è più di meno di questa zona cieca, in modo da non può efficacemente essere individuata.

istruzioni di applicazione della macchina fotografica:

L'aereo della tazza, aggiunge 1 insieme delle macchine fotografiche industriali direttamente sopra il prodotto, con l'uso delle sorgenti luminose visive, raccoglie la bocca della tazza, la parete interna della tazza e le immagini planari inferiori della tazza per l'analisi.

L'area laterale esterna del corpo della tazza, perché l'altezza del corpo della tazza supera la gamma di singola macchina fotografica, deve mettere l'identità della tazza a due parti, ogni parte usa 4 insiemi della disposizione dell'anello della macchina fotografica, complessivamente 8 insiemi delle macchine fotografiche, con la sorgente luminosa visiva per raccogliere l'immagine laterale esterna del corpo della tazza per l'analisi. Metta l'identità della tazza a due parti, ogni parte usa 4 insiemi della disposizione dell'anello della macchina fotografica, complessivamente 8 insiemi delle macchine fotografiche, per individuare l'area laterale esterna del corpo della tazza

Il fondo della tazza sta galleggiando tramite la cinghia dell'adsorbimento di vuoto e 1 insieme delle macchine fotografiche industriali è installato sotto il prodotto. È usato insieme con la sorgente luminosa visiva per catturare l'immagine inferiore della tazza per l'analisi.

La funzione di conteggio può essere realizzata dopo che il prodotto finito è individuato ed il dispositivo di rilevazione deve essere mantenuto regolarmente durante l'uso (quali la pulizia del nastro del trasportatore, la pulizia della macchina fotografica, ecc.).

Immagini raccolte dalla macchina reale

Parete interna della tazza, immagini inferiori di esempio della tazza

Immagine inferiore di esempio della tazza

Lato esterno dell'immagine di esempio della tazza
