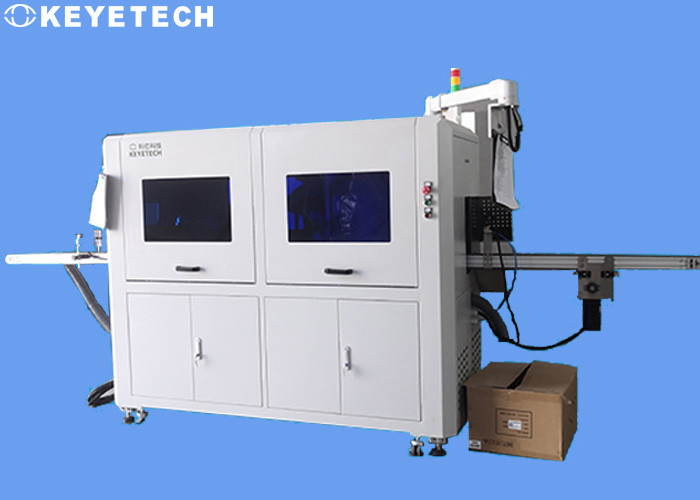

Macchina ottica del sistema di ispezione del cappuccio di Ai dell'officina di GMP per la latta di latte in polvere

Oggetto di ispezione

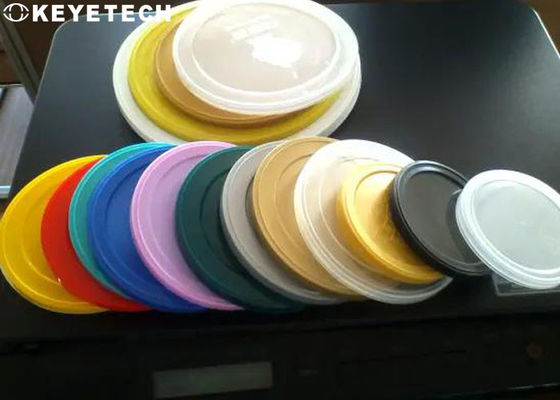

Questo programma è pricipalmente vari tipi puntati su di di latte in polvere ricopre dentro e soddisfa le seguenti richieste di prove secondo i bisogni di comunicazione in loco:

etichetta:

1.Whether là è un'etichetta, se non c'è etichetta o l'etichetta è incompleta, è un prodotto non conforme;

l'etichetta 2.The è distorta e la direzione obliqua è richiesta di essere maggior di 0.5mm come prodotto non conforme;

ristampe dell'etichetta 3.For, due o più strati sono richiesti di essere prodotti non conformi. Se due o più strati completamente sono sovrapposti ed avere caratteristiche ovvie, saranno individuati come prodotti non conformi.

Iniezione incompleta, sbavature, flash:

1.Injection incompleto nella gamma visibile dietro la copertura di scatola e la mancanza di materiale è richiesto di essere maggiori di 0.5mm come prodotto non conforme;

2.Burrs e flash della copertura posteriore della copertura di scatola, che richiedono le sbavature ed infiammano che 0.5mm per essere prodotti incompetenti.

Anello d'apertura incompleto, rotto, mancando

anello 1.Opening incompleto: La mancanza di materiale maggior di 0.5mm è incompetente

anello 2.Opening tagliato: l'incrinamento più maggior di 1mm è incompetente

mancare 3.Opening: l'anello mancante è incompetente

Maniglia del cucchiaio di latte in polvere, struttura, mancante

1.Missing la maniglia o trattare rotto è incompetente

2.Missing la struttura o struttura rotta è incompetente

Circa il sistema

• L'attrezzatura può realizzare il controllo centralizzato e fornire lo stato in tempo reale di produzione;
• Se ci sono prodotti cinque o più incompetenti rifiutati in una fila, l'apparecchiatura di collaudo invierà un segnale di arresto all'ospite e un allarme informerà i meccanici per confermare se ci sono problemi con le componenti ospite e risistemazione ed inizio dopo che i problemi si eliminano;

Riassunto

L'intero sistema integra i meccanismi meccanici, il software ottico visivo di sistema di ispezione e dell'hardware, rifiuto del prodotto difettoso e dispositivi di conteggio. La velocità di ispezione dell'attrezzatura completamente è abbinata alla velocità in loco di produzione e c'è una grande eccedenza della velocità per espansione successiva. L'entrata della macchina di ispezione e dell'uscita può essere integrata con la linea in loco del trasportatore del cliente e l'attrezzatura può essere 7* azionato 24 ore al giorno, che notevolmente migliora l'efficienza di produzione.

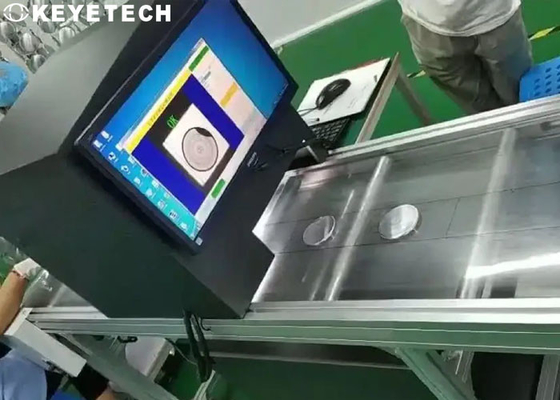

Latte in polvere l'attrezzatura di ispezione del coperchio, con la macchina fotografica industriale del alto-pixel che elabora la lente industriale, la rilevazione completa dei difetti nell'etichetta del cappuccio di latte in polvere, la bocca dello facile--strappo, il cucchiaio di latte in polvere, la bocca del cambiamento, ecc. Dopo che il sistema raccoglie l'immagine del campione, è paragonato al modello standardizzato attraverso il software per l'elaborazione dell'immagine dopo l'analisi, i buoni e cattivi prodotti sono giudicati ed i prodotti difettosi si eliminano automaticamente online. Dopo che il prodotto finito è individuato, la funzione di conteggio può essere realizzata ed il conteggio è accurato. Il software aprirà la norma di confronto del campione ed il personale di produzione sul sito di cliente può controllare l'accuratezza di confronto e scegliere la norma di accuratezza più adatta a loro propri stati di produzione, quindi controllando il tasso di difetto.

Dettagli di ispezione

1, l'intero sistema comprende le parti meccaniche, l'hardware elettronico visivo ed il software di sistema di ispezione. Entrambi i partiti devono predeterminare l'altezza della linea del trasportatore per facilitare l'aggancio in loco dell'attrezzatura.

2, secondo i bisogni del cliente dell'estremità, il numero delle macchine fotografiche usate ed il contenuto corrispondente di ispezione sono determinati secondo i requisiti di questa ispezione. La seguente tavola è l'accuratezza del contenuto di ispezione.

• Disponga il prodotto sul materiale della anteriore-fase che passa e che trasporta il meccanismo dalla auto-presa e fonda i due prodotti in una fila tramite il cilindro 1/2 dello spingitoio ed entri nella stazione di ispezione;
• Ø la prima stazione di ispezione: installi un insieme delle macchine fotografiche e del sistema ottico per individuare i difetti dell'etichetta sulla cima della copertura e sollevi il prodotto attraverso il trasportatore 2 di vuoto, installare la macchina fotografica di ispezione e la sorgente luminosa sul fondo per realizzare il lavoro di ispezione;
• Ø la seconda stazione di ispezione: installi un insieme delle macchine fotografiche e dei sistemi ottici. Dopo i passaggi del prodotto attraverso il trasportatore 2 di vuoto, entra nel trasportatore 3, cioè, entra nella seconda stazione di ispezione. La macchina fotografica di ispezione e la sorgente luminosa sono installate sulla parte superiore per individuare i difetti nel coperchio. Rilevazione
• Ø la terza stazione di ispezione: Installi otto insiemi delle macchine fotografiche e un insieme dei sistemi ottici. Questa stazione di ispezione realizza la rilevazione dei difetti nell'ordine del cucchiaio, del sostegno, della bocca dello facile--strappo e della periferia del coperchio.

L'apparecchiatura di collaudo deve essere mantenuta e pulita regolarmente durante l'uso (quali pulizia del nastro trasportatore, pulizia della macchina fotografica, ecc.). L'apparecchiatura di collaudo stessa non causerà le fonti secondarie di inquinamento (quali detriti, schiuma fine, ecc.) ai campioni provati.
