Sistema di ispezione di plastica dei coperchi del caffè con l'alta macchina fotografica industriale di Piexl

Oggetto dell'ispezione

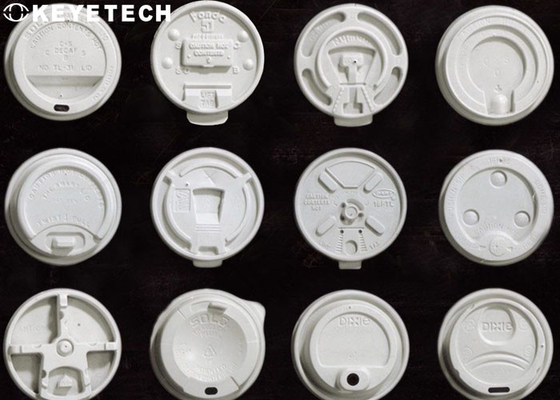

I coperchi bianchi in plastica sono i coperchi più utilizzati sul mercato, utilizzati principalmente in vari negozi di bevande come tè al latte, bevande di frutta, caffè, ecc.o in diverse bevande solide confezionateIn un ambiente di vita frenetico o in un tempo di riposo rilassato, si può dire che i coperchi di tazze in PP sono un grande consumabile, che incoraggia continuamente i produttori ad accelerare la produzione.A causa dell' aumento della frequenza di utilizzoIl problema è che l'altezza massima di rilevamento è di circa 23 mm e il diametro della tazza di circa 92 mm.La compatibilità può essere determinata in base ai requisiti di rilevamento..

Principio dell'ispezione

Attraverso il sistema di trasporto, il coperchio rivolto verso il basso viene trasferito in una stazione specifica in modo stabile e ordinato,e poi l'immagine di campione ad alto pixel presa dalla fotocamera industriale viene trasferita al software di elaborazione delle immagini, e il campione standard viene confrontato e analizzato per determinare se il prodotto è buono o no.e infine raccogliere prodotti qualificati.

Il software aprirà lo standard di confronto campione,e il personale di produzione sul sito del cliente può controllare la precisione del confronto e scegliere lo standard di precisione più adatto alle proprie condizioni di produzione, controllando così il tasso di difetti.

Dettagli dell'ispezione

The system equipped with 14 sets of high-pixel industrial cameras and high-performance stroboscopic light sources to conduct a full range of visual inspections for the appearance defects of cup lid products. La velocità di ispezione è di 6000-7000 all'ora e l'attrezzatura può raggiungere 7*24

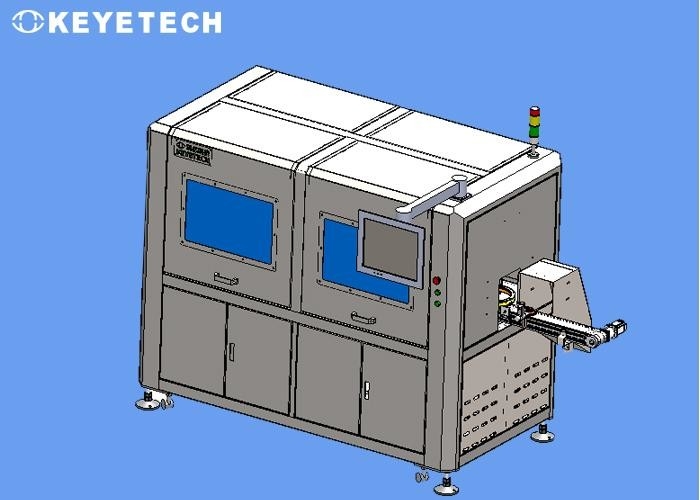

L'intero sistema comprende parti meccaniche, hardware elettronico visivo e software del sistema di prova.L'ingresso e l'uscita della macchina di prova possono essere integrati con la linea di trasporto in loco (per maggiori dettagli, vedere i disegni di progettazione)Le apparecchiature di produzione (ad esempio, la rimozione elettrostatica della polvere, la rimozione di polveri, la rimozione di polveri, la rimozione di polveri) possono essere utilizzate per la produzione di prodotti di alta qualità.disinfettanti e altre apparecchiature di linea di produzione).

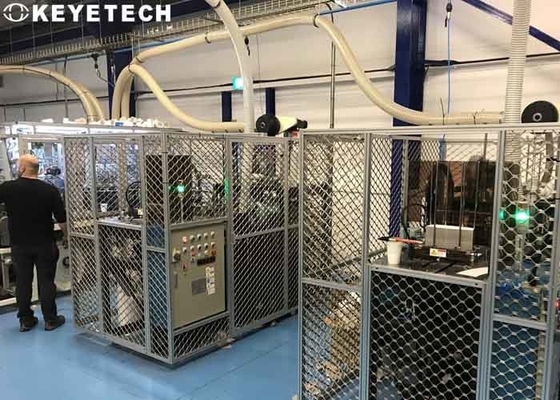

Linea di lavoro di controllo di riferimento:

Norma di ispezione

Nel test effettivo, a causa dello stato di fluttuazione critica di alcuni dati dell'elemento di prova, può essere regolato attraverso l'impostazione dei parametri del software di sistema per ottenere l'effetto effettivo.

Le macchie nere, le macchie, i capelli, gli oggetti estranei, le impurità (colori diversi) e i materiali bruciati saranno analizzati e trattati in base all'indice di rilevazione delle macchie nere.La differenza di contrasto del valore di grigio deve essere superiore a 40Se il campione presenta macchie di olio trasparenti o macchie nere chiare e la differenza di contrasto del valore del grigio è bassa (inferiore a 40), l'effetto di rilevamento non può essere raggiunto.

A causa delle complesse caratteristiche strutturali del prodotto, nelle applicazioni di controllo effettivo,può esserci una zona cieca di rilevamento molto piccola nell'area di giunzione e nell'area di sovrapposizione strutturale dell'imaging della lente planareLa raccolta delle immagini non può essere all'interno della zona cieca, quindi non è possibile effettuare un rilevamento efficace.è difficile rilevare graffi e problemi di frantumazione sulla superficie del coperchio della tazzaPoiché il contrasto del valore grigio sull'immagine visiva è inferiore allo standard di rilevamento, la caratteristica non è molto evidente, quindi non può essere rilevata efficacemente.
