Sistema automatizzato ottico dell'attrezzatura di ispezione del ODM Ai per il cappuccio Clousre dell'ANIMALE DOMESTICO

Norma di ispezione

Oggetto di ispezione

Il prodotto di cappuccio del clistere della glicerina, diviso in due strutture di dimensione, l'industria dei rifornimenti medici, le dimensioni specifiche del prodotto è come segue (vedere i campioni reali per i dettagli):

Il CAPPUCCIO A, l'altezza è 14.6mm, il diametro massimo della copertura è 9.9mm

Il CAPPUCCIO B, l'altezza è 15.0mm, il diametro massimo della copertura è 9.0mm

Per raggiungere il test di compatibilità ai dei due prodotti superiori, deve comprendere l'adeguamento del meccanismo di maneggio del materiale e della ferrovia di guida, l'adeguamento di posizione dell'interfaccia della macchina di ispezione, l'adeguamento del fuoco della macchina fotografica e l'applicazione di commutazione del software di rilevazione. Nell'uso reale, il personale in loco del cliente ha bisogno di a si intende in funzione.

Riassunto

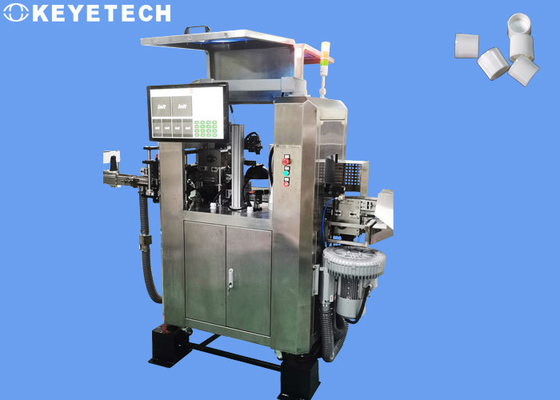

L'intero sistema è una macchina di ispezione visiva per i cappucci del labbro, che integra l'attrezzatura della gestione del cappuccio, trasportante il meccanismo, l'hardware di sistema visivo ed il software di ispezione ed il dispositivo di rifiuto del prodotto difettoso. La velocità massima di ispezione è circa 30.000 pezzi/ora e l'attrezzatura può raggiungere le ore 7*24. Operazione, notevolmente migliorante efficienza di produzione.

L'attrezzatura di ispezione è fornita di complessivamente 6 insiemi delle macchine fotografiche industriali del alto-pixel per individuare completamente l'aspetto dei difetti del prodotto. Dopo che il sistema raccoglie le immagini del campione, il software per l'elaborazione dell'immagine è paragonato ai campioni standardizzati per determinare i buoni e prodotti difettosi ed i prodotti difettosi si eliminano automaticamente online. , Il software aprirà la norma di confronto del campione ed il personale di produzione sul sito di cliente può controllare l'accuratezza di confronto e scegliere la norma di accuratezza più adatta a loro propri stati di produzione, quindi controllando il tasso di difetto.

Nella prova reale, dovuto lo stato critico di fluttuazione di determinati dati difficili dell'oggetto che colpiscono il giudizio, causerà una determinata probabilità del misdetection del prodotto, che può essere regolato attraverso la regolazione di parametro del software di sistema per raggiungere l'effetto reale.

Le caratteristiche di difetto (colori differenti) quali i punti neri, macchie, capelli, impurità, ecc., saranno analizzate ed elaborate secondo l'indice di rilevazione del punto nero. La differenza nel contrasto grigio del valore deve essere maggior di 40 (può essere capito come: disponga il campione ad una distanza di un braccio), circa 30cm o più, la caratteristica del punto nero può essere veduta visivamente), che può efficacemente essere individuata. Se il campione ha le macchie di olio trasparenti o punti neri luminosi e la differenza grigia di contrasto del valore è bassa (inferiore a 40), l'effetto di rilevazione non può essere raggiunto.

dovuto le caratteristiche strutturali complesse del sistema, nelle applicazioni reali di ispezione, ci sarà certa area cieca nell'area di sovrapposizione della struttura della rappresentazione planare della lente e la raccolta di immagine non può essere all'interno della gamma dell'area cieca, in modo dall' efficace ispezione non può essere realizzata.

Principio di funzionamento delle macchine fotografiche

• Rilevazione di superficie concava. Il prodotto è consegnato alla stazione di ispezione in un modo stabile ed ordinato con il coperchio che affronta verso l'alto tramite la tappatrice di messa in bacino. Un insieme delle macchine fotografiche industriali è installato sulla cima del prodotto ed è usato con la sorgente luminosa visiva per raccogliere l'immagine concava del prodotto per l'analisi e l'elaborazione.
•
• Fuori di rilevazione, considerante le caratteristiche strutturali del prodotto, 4 insiemi delle macchine fotografiche sono richiesti per formare il lato esterno dell'anello per individuare, cooperare con l'uso delle sorgenti luminose visive e la rappresentazione non interferisce a vicenda. L'analisi di sistema ed elaborare sono

•
• La rilevazione di superficie superiore, il prodotto fornisce il meccanismo di vetro della piattaforma girevole alla parte posteriore dell'attrezzatura, apre l'angolo di vista della superficie superiore del prodotto ed installa un insieme delle macchine fotografiche industriali con il sistema per cooperare con la sorgente luminosa visiva per raccogliere l'immagine di superficie superiore del prodotto per l'analisi ed elaborare.
•
• Dopo che il prodotto finito è provato, la funzione di conteggio e binning può essere realizzata. L'apparecchiatura di collaudo deve essere mantenuta regolarmente e pulita durante l'uso (quali il nastro trasportatore e la pulizia della lastra di vetro, la pulizia della macchina fotografica, ecc.).

Campioni dell'acquisizione immagine
