Oggetto dell'ispezione

I prodotti con tappi per bottiglie di vino, materiali di plastica, sono suddivisi in una varietà di specifiche di aspetto, utilizzati per l'imballaggio nell'industria delle bevande alcoliche,la dimensione specifica del prodotto è indicata nel campione effettivo.

Riassunto

La tecnologia Keye ha progettato una serie completa di piani operativi per il rivestimento del vino.Hardware e software di controllo del sistema visivoLa velocità di ispezione è di 100-120 pezzi/ in circa minuti, l'apparecchiatura può funzionare 7*24 ore al giorno, il che migliora notevolmente l'efficienza della produzione.

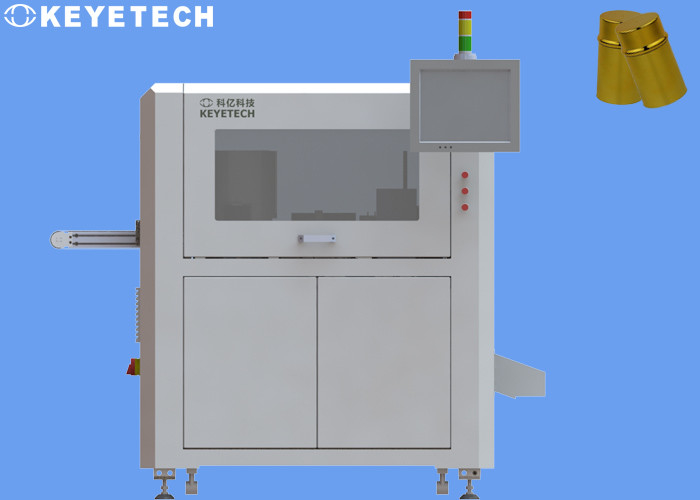

L'apparecchiatura di ispezione del coperchio del vino è dotata di 10 serie di telecamere industriali ad alto pixel per rilevare in modo completo i difetti di aspetto del coperchio del vino.Dopo che il sistema raccoglie l'immagine campione, il software di elaborazione dell'immagine e il campione standardizzato sono confrontati e analizzati per determinare il prodotto buono e quello difettoso,e i prodotti difettosi sono rilevati online Automaticamente rifiutato, il software aprirà lo standard di confronto del campione, il personale di produzione sul sito del cliente può controllare l'accuratezza del confronto,scegliere lo standard di precisione più adatto alla propria situazione di produzione, e controllare il tasso di difetti.

Dettagli delle prove

1,Norma di prova

• Nel test effettivo, a causa dello stato di fluttuazione critica di alcuni dati di un elemento di prova che influenzano il giudizio, si avrà una certa probabilità di errore di rilevamento del prodotto,che può essere regolato attraverso l'impostazione dei parametri del software di sistema per ottenere l'effetto effettivo.
• Ø le macchie nere, le macchie (spuma di vernice), i capelli, le zanzare, le impurità e altri oggetti stranieri maligni (diversi colori) saranno analizzati e trattati in base all'indice di rilevazione delle macchie nere.La differenza di contrasto del valore di grigio deve essere superiore a 40 (può essere intesa come: il campione è posto a una distanza di un braccio, circa 30 cm o più, e la caratteristica della macchia nera può essere vista visivamente), che può essere effettivamente rilevata.Se il campione presenta macchie di olio trasparenti o macchie nere chiare, e la differenza di contrasto del valore del grigio è bassa (inferiore a 40), l'effetto di rilevamento non può essere raggiunto.
• A causa delle complesse caratteristiche strutturali del prodotto, nelle applicazioni di ispezione effettive vi sarà una certa area cieca nell'area di sovrapposizione della struttura della lente planare,e la raccolta di immagini non può essere effettivamente rilevata.

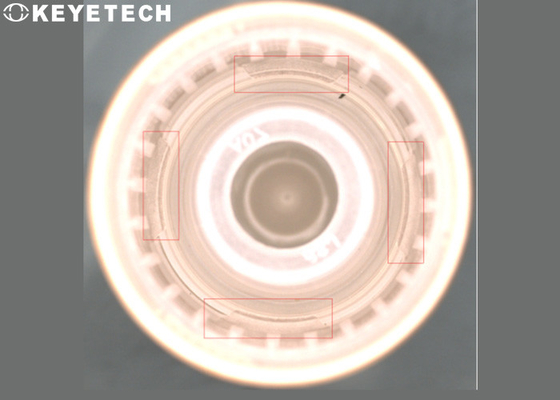

L' area cieca della telecamera

C'è un punto cieco nella zona sotto il gradino struttura interna che è bloccato

C'è una zona cieca nella zona piatta sotto la bocca interna della spina

(Se è necessario rilevare, è possibile aggiungere una serie di telecamere per ottenere l'effetto di rilevamento.)

Ci sono aree cieche nella parete esterna e nella parete interna della bocca della spina interna
