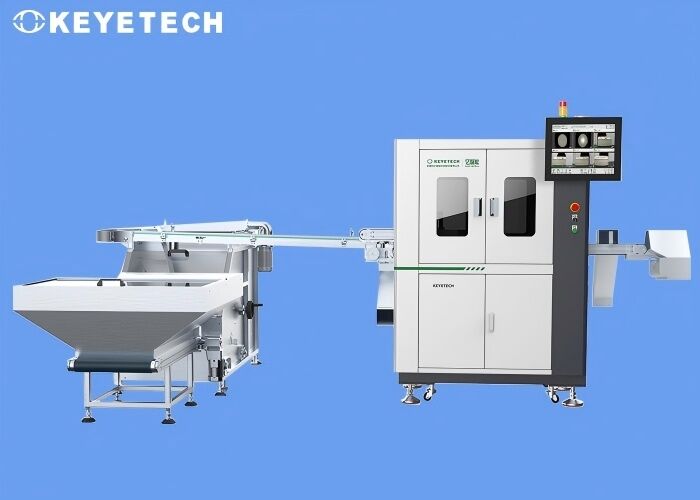

Macchina per l'ispezione visiva di chiusure a scatto pop-top per imballaggi in plastica rigida

Macchina per l'ispezione visiva del cappuccio ribaltabile con chiusura pop-top per imballaggi in plastica rigida

Principio di ispezione

Versare il tappo della bottiglia con un diametro di 5`6 mm nel tappo, sistemare l'attrezzatura attraverso la linea di trasporto, trasportarla in modo stabile e ordinato attraverso l'area fotografica della telecamera industriale e trasferire l'immagine campione ad alto pixel catturata al software di elaborazione delle immagini per il confronto e l'analisi con il modello standardizzato. Dopo l'analisi comparativa, viene determinato se la superficie concava del tappo della bottiglia, la superficie del marchio e il lato sono difettosi, i prodotti difettosi vengono eliminati mediante aria compressa e i prodotti qualificati vengono infine raccolti. Dopo che il prodotto finito è stato testato, è possibile realizzare la funzione di conteggio, il tasso di precisione del conteggio è del 100% e l'apparecchiatura può realizzare un funzionamento in qualsiasi condizione atmosferica 7*24 ore.

Dettagli dell'ispezione

Il sistema è dotato di 6 set di telecamere industriali in bianco e nero con pixel da 230 W, una macchina per lo smistamento dei tappi e una gamma completa di rilevamento dei difetti sulla superficie concava, sulla superficie del marchio e sul lato del tappo della bottiglia. La velocità di rilevamento normale è di 1000 pezzi al minuto; la macchina completa innanzitutto la superficie concava e la funzione di rilevamento dei difetti nell'intervallo laterale, quindi viene utilizzato il metodo di adsorbimento del vuoto per assorbire e trasportare il prodotto per il rilevamento dei difetti sulla superficie del marchio, migliorando notevolmente l'efficienza.

Gli standard sono i seguenti:

Funzione del software di ispezione

1. Abilitazione e disabilitazione della funzione di rilevamento del sistema
2. Regolazione dei parametri dell'indice di rilevamento e della precisione.
3. Campionamento e archiviazione di modelli, archiviazione e richiamo delle informazioni di rilevamento del campione.
4. Funzione di calibrazione dello schermo della fotocamera.
5. Il sistema visualizza informazioni sulla produzione in tempo reale (tasso di qualificazione, produzione totale, velocità, ecc.), navigando, esportando e memorizzando le informazioni storiche sulla produzione.
6. Gestione delle autorizzazioni in base all'account di accesso (ad esempio, gli utenti con operazioni generali disabilitano le autorizzazioni di regolazione dei parametri)
7. Funzionamento e regolazione della parte meccanica del sistema (come l'apertura del dispositivo di trasmissione, la regolazione del tempo di iniezione della valvola dell'aria e la regolazione del segnale di allarme)

IspezionePanoramica

Lo schema di progettazione utilizza telecamere industriali ad alto pixel e sorgenti di luce stroboscopica ad alte prestazioni per condurre un'ispezione visiva a tutto tondo per individuare i difetti estetici dei prodotti. La velocità di ispezione è di 200-600 pezzi/min e l'apparecchiatura può funzionare 24 ore al giorno. I prodotti possono essere rifiutati automaticamente online.

L'intero set di macchine di visione comprende parti meccaniche, hardware elettronico visivo e software del sistema di visione. L'ingresso e l'uscita della macchina di ispezione possono essere integrati con la linea di trasporto in loco del cliente e possono essere collegati con apparecchiature di produzione a monte e a valle in base alle esigenze di produzione specifiche del sito del cliente.
