Macchina di ispezione visiva della telecamera CCD di elaborazione digitale dell'immagine per il piatto di alluminio

Macchina di ispezione visiva della telecamera CCD di elaborazione digitale dell'immagine per il piatto di alluminio

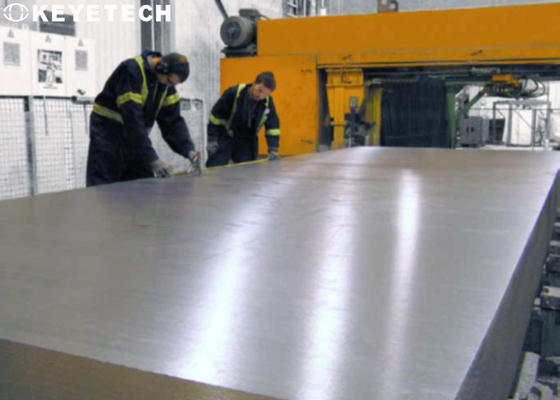

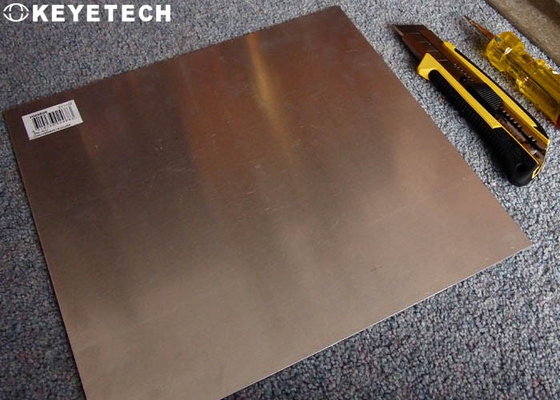

Con lo sviluppo rapido di tecnologia della trasformazione di alluminio, gli alti materiali d'anodizzazione a valore aggiunto, basi del bordo di PCT, di alluminio per le latte sommità schiocco e gli strati automobilistici si sono trasformati nei prodotti principali di vari impianti di trasformazione di alluminio della striscia e dello strato. Tuttavia, il metodo di ispezione che conta sull'occhio umano per qualità di superficie lungamente ha non potuto soddisfare le esigenze di nuove forme di monitoraggio in tempo reale, di allarme immediato online, di analisi di difetto e di classificazione del prodotto finito di produzione ad alta velocità. A questo scopo, un sistema di visione artificiale deve essere introdotto per monitoraggio in tempo reale ed accurato della qualità di superficie per assicurare la capacità di ispezione di qualità delle strisce di alluminio di alta precisione. (Piatto, nastro, stagnola) il sistema di rilevamento di alluminio di difetto superficiale è diviso in due parti: struttura dell'hardware e sistema di software.

Metodi di ispezione

Il segnale del CCD trasmesso contemporaneamente dal codificatore in primo luogo è preelaborato dalla scheda di accelerazione ulteriormente per migliorare il segnale e poi per formare continuamente un'immagine. La lavorazione include: facendo uso di analisi di Fourier, denoising il segnale, regolando la luminosità ed il contrasto dell'immagine, filtrazione d'affilatura e regolare del bordo. L'adeguamento dell'intensità e del contrasto migliora il valore caratteristico dell'immagine ed è facile da identificare. Il bordo che affila dichiarerà la frontiera di immagine da sfuocatura ed è facile da definire la dimensione e la forma del difetto. Il filtro di lisciamento adotta il metodo mediano del filtro, che può sopprimere bene l'impulso di interferenza ed il rumore del tipo di punto ed allo stesso tempo può conservare meglio le informazioni del bordo.

Dopo che l'analisi di gradazione di grigio è completata, il segnale sarà consegnato al sistema di identificazione automatica. Il sistema di identificazione automatica è fornito di una gamma di valori caratteristici previsti per ogni tipo di difetto di hexidine basato sui difetti comuni sulla superficie dello strato di alluminio. Durante l'ispezione, il sistema di identificazione confronta come le caratteristiche del segnale abbinano i tipi definiti di difetto e, una volta che confermato, avvia l'esposizione. Se i difetti sono trovati, la marcatura sincrona può essere eseguita e la qualità di superficie di intero rotolo dello strato di alluminio può essere classificata per ottenere i dati completi della qualità di superficie di intero rotolo dello strato di alluminio.

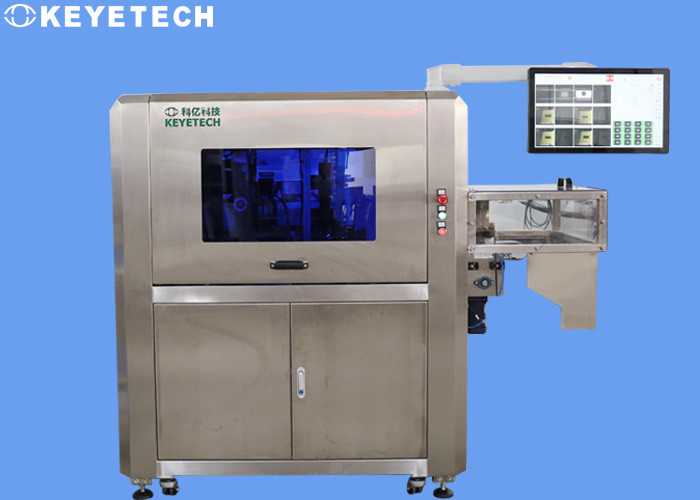

Panoramica dell'attrezzatura

- La rilevazione ad alta velocità online, migliora l'efficienza di rilevazione e l'accuratezza, riduce il costo umano.

- l'identificazione accurata della macchina fotografica industriale del Alto-pixel, il numero delle macchine fotografiche è progettata, 0.1mm accurati, la velocità può essere personalizzata secondo i requisiti di rilevazione.

- Compatibile con le specifiche multiple, riduzioni dei costi.

- Realizzi la rilevazione online ed escluda per i difetti disabili della forcella: punti neri, differenza di colore, impurità, lacune, residui di materiale, sovrapposizioni, bolle, cavità dell'aria, deformazione, spessore, dimensioni, ecc.

Hardware&software

1)La struttura dell'hardware comprende la fornitura la sorgente luminosa ad alta intensità dell'illuminazione, la telecamera CCD, il sistema di acquisizione di immagine e di elaborazione, il sistema di interfaccia di dati, il server del sistema, il server di dati e della matrice di disco.

• La sorgente luminosa ad alta intensità dell'illuminazione è una parte importante di intero sistema di ispezione di superficie. L'intensità della sorgente luminosa risolve la difficoltà di acquisizione del segnale per la telecamera CCD causata dall'ambiente duro e dell'emissione diffusa causato dalla rugosità di superficie del piatto di alluminio. Una sorgente luminosa dell'alogeno con forte potere penetrante dovrebbe essere usata sul mulino a laminazione a caldo e una sorgente luminosa del LED con luce uniformemente sparsa dovrebbe essere usata sulla rifinitrice.
• La macchina fotografica adotta la linea ad alta velocità macchina fotografica del CCD di dalsa del Canada di ricerca. La macchina fotografica usa la linea la tecnologia di esame per esplorare continuamente la superficie della striscia di alluminio e può completare l'inseguimento del segnale di fino a 20.000 linee al secondo.

2)Il sistema di software è composto di serie di software con le funzioni potenti di immagine nell'ambito della struttura delle finestre. Include il modulo del monitoraggio dell'operazione di sistema, il modulo di acquisizione di difetto di qualità, il modulo d'elaborazione secondario di qualità di immagine, il modulo della visualizzazione in tempo reale del sistema, il rapporto ed il modulo di classificazione.

servizio di Dopo-vendita

La società ha un gruppo completo di servizio tecnico e un meccanismo di risposta rapido ed ha specialisti di servizio dedicato per ogni cliente, che può ricevere in qualunque momento la consultazione ed i rapporti d'incidente tecnici dai clienti. E per assicurare risposta rapida alle emergenze del cliente, per assicurarsi che i clienti ricevano il servizio soddisfacente. Durante l'epidemico o dovuto le ragioni speciali, quando gli ingegneri post-vendita non possono raggiungere il sito, il centro di servizio può registrare a distanza l'attrezzatura del cliente per ottenere la risoluzione dei problemi e la consultazione tecnica.

Dopo che l'attrezzatura arriva al sito di cliente, l'ingegnere post-vendita arriva a tempo effettuare l'installazione di attrezzatura, l'incarico e l'addestramento dell'operazione. La qualità del prodotto di intera macchina è imputabile ed il periodo di garanzia di qualità è a 1 anno a partire dalla data dell'accettazione. In caso di errori non umani durante il periodo di garanzia, gli ingegneri post-vendita arriveranno rapidamente al sito o forniranno la manutenzione a distanza di orientamento gratis.
