Luogo di origine: | La Cina |
Marca: | KEYE |
Certificazione: | CE |
Numero di modello: | KY-PB |
Quantità di ordine minimo: | 1 insieme |
---|---|
Prezzo: | negotiable |
Imballaggi particolari: | legno senza fumigazione |
Tempi di consegna: | 4 - 6 settimane |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 1 messo a 4 settimane |
Articolo: | Macchina per la selezione delle bottiglie | Accuratezza di rilevamento: | >99% |
---|---|---|---|
garanzia: | 1 anno | Applicazioni industriali: | Ispezione della qualità |
Fotocamera: | Telecamera industriale | Produttori OEM: | - Sì. |
MOQ: | 1 set | Porto di carico: | SHANGHAI |
Evidenziare: | Sistema di ispezione della bottiglia di accuratezza di 99%,Attrezzatura di rilevazione di aspetto |

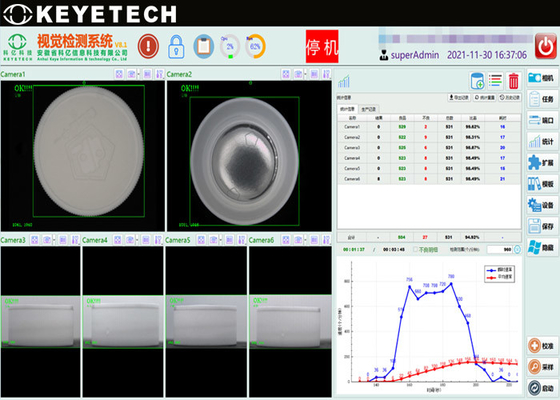

Visualizzazioni del sistema

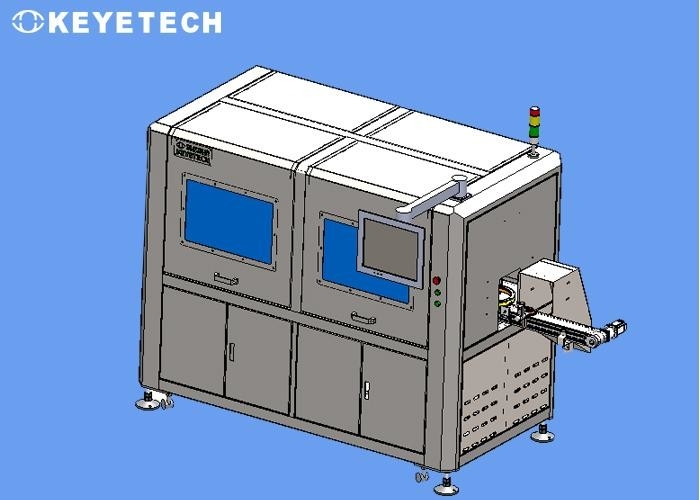

L'apparecchiatura complessiva comprende meccanismi meccanici, hardware ottico visivo e software del sistema di rilevamento, rifiuto del prodotto difettoso e dispositivo di conteggio.La velocità di rilevamento normale è di 20 pezzi/minL'ingresso e l'uscita anteriori della macchina di rilevamento possono essere integrati con la linea di trasporto in loco del cliente.
L'apparecchiatura di ispezione è dotata di 15 serie di telecamere industriali ad alto pixel da 500W per rilevare in modo completo i difetti delle pareti laterali interne ed esterne, del fondo esterno e del fondo interno,e bocca del tamburo dell'acqua potabileDopo che il sistema raccoglie le immagini del campione, viene analizzato dal sistema di apprendimento profondo per determinare i prodotti buoni con i prodotti difettosi.i prodotti difettosi sono rilevati e eliminati automaticamente onlineIl software aprirà lo standard di confronto campione,e il personale di produzione presso il sito del cliente può controllare l'accuratezza del confronto e selezionare lo standard di accuratezza più adatto alle proprie condizioni di produzione, controllando così il tasso di difetti.

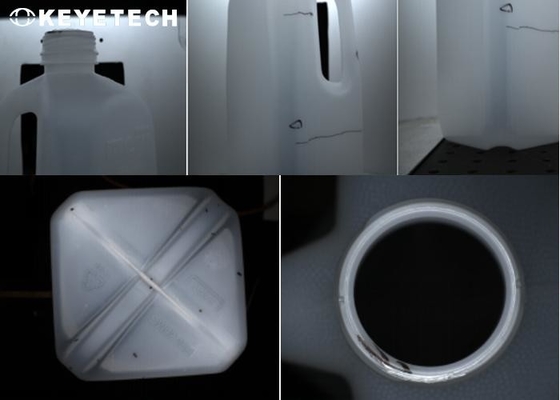

Principio dell'ispezione
Inspection station for the outer bottom surface of the bottle - inspection station for the inner bottom surface of the bottle and just above the bottle mouth - inspection station for the oblique side of the bottle mouth and the bottle body.
Modello |
Camer |
Distanza di rilevamento |
Contenuto e precisione delle prove |
Accuratezza di rilevamento |
Velocità di rilevamento |
Kvis-T-C-C15 |
1 set |
Bocca della bottiglia |
Macchie nere, macchie, spazi vuoti, lampeggiature ≥ 0,5 mm |
99% |
1200 pezzi/ora |
Deformazione/rotondità della bocca della bottiglia ≥ 1,5 mm |
99% | ||||
Incisione della bocca della bottiglia rigonfiamento ≥ 1 mm |
99% | ||||
4 set |
Parte di taglio e filato della bocca della bottiglia |
Macchie nere, macchie, spazi vuoti, lampeggiature ≥ 0,5 mm |
99% | ||
Incisione della bocca della bottiglia rigonfiamento ≥ 1 mm |
99% | ||||
1 set |
Fondo della bottiglia |
Macchie nere, macchie, impurità di sostanze estranee, colla per capelli, policolla ≥ 0,5 mm |
99% | ||
≥ 3-5 mm |
99% | ||||
8 set |
Parete esterna e interna della bottiglia |
Posizione convessa del punto di estrusione ≥ 3-5 mm |
99% | ||
Linea trasparente sulla superficie della bottiglia |
Visibile all'occhio nudo alla luce naturale |
||||
1 set |
Fondo esterno della bottiglia |
Filtro di plastica multi-materiale, sporco, impurezza, capelli ≥ 0,5 mm |
99% | ||
Posizione convessa del punto di estrusione ≥ 3-5 mm |
99% |
Ø Le macchie nere, le macchie, i peli, le impurità (diversi colori) saranno analizzati e trattati in base all'indice di rilevazione delle macchie nere.La differenza di contrasto di questo valore di grigio deve essere superiore a 40, che possono essere efficacemente rilevati.
Ø l'attrezzatura di prova deve essere regolarmente mantenuta e pulita durante l'uso (come la pulizia del nastro trasportatore, la pulizia della macchina fotografica, ecc.),e l'attrezzatura di prova stessa non produrrà fonti di inquinamento secondario (come detriti, schiuma fine, ecc.) ai campioni di prova.
ØAbilitare e disattivare la funzione di rilevamento del sistema
Composizione dell'apparecchiatura
1La parte di trasmissione è il componente centrale del sistema, che contiene tutti i dispositivi di trasmissione e l'hardware elettronico (camera industriale, sorgente luminosa, computer industriale, touch screen,scatola elettrica, ecc.); la parte hardware comprende fotocamera, lente, sorgente luminosa, atmosfera ad alta velocità, computer, touch screen e altri dispositivi elettrici,Per il numero specifico, si rimanda all'elenco delle configurazioni:
Nome |
Quantità |
Unità |
Telecamera industriale |
15 |
Impostato |
Lenti ottiche |
15 |
Pc |
Fonte luminosa stroboscopica |
5 |
Impostato |
Laser Beamer |
2 |
Una coppia. |
Fabbricazione a partire da: |
1 |
Pc |
Potenza industriale |
5 |
Pc |
Tavola di attivazione del circuito |
1 |
Pc |
Invertitore |
4 |
Impostato |
Computer industriali |
1 |
Impostato |
schermo touch HD |
1 |
Impostato |
Luce di avvertimento |
1 |
Pc |
Termini/relè |
1 |
Impostato |
Cavi forti e deboli |
Molti |
Pc |
Processo di lavorazione
