Attrezzatura di ispezione della bottiglia di Ebi del collirio tutto il controllore delle bottiglie vuoto di superficie

dovuto l'aggiornamento e lo sviluppo continui dei prodotti elettronici moderni, ha indotto la grande pressione sugli occhi umani, quali la miopia, l'affaticamento visivo, l'infiammazione dell'occhio, ecc. per proteggere gli occhi, ci sono collirii corrispondenti che possono essere trattati ed alleviati. Le bottiglie di collirio hanno un determinato grado di particolarità. Allo stesso tempo, a causa delle caratteristiche del collirio stessa della capacità (per assicurare le efficaci proprietà medicinali, la bottiglia di collirio non è generalmente troppo grande), questo conduce ad un piccolo corpo della bottiglia. Nel processo di fabbricazione in serie, la rilevazione manuale di affaticamento visivo condurrà ad efficienza bassa di rilevazione e perché è un prodotto usato sull'occhio, deve essere prodotta nell'accordo rigoroso con le norme di produzione dell'amministrazione della droga dello stato, in modo dalla rilevazione dell'aspetto della bottiglia di collirio è inoltre particolarmente importante.

Rilevazione dei prodotti

1. I collirii che imballano la bottiglia con colore traslucido, vedono il campione reale per i dettagli.

2. La compatibilità di seguenti prodotti con differenti specifiche e dimensioni è descritta come segue:

1. 15ml, 10ml, prodotti 8ml tre può realizzare l'applicazione compatibile di rilevazione, deve procedere all'adeguamento del commutatore del meccanismo corrispondente
2. dovuto la condizioni di funzionamento del meccanismo di pressione, se i prodotti 5ml e 3ml (3ml-1) sono compatibili con ai i tre prodotti superiori, può causare i problemi nello stato di pressione (polarizzazione) del prodotto, che non è favorevole alla realizzazione della funzione di rilevazione, in modo da della nostra società che è raccomandato che i prodotti di 5ml e di 3ml (3ml-1) non siano compatibili.

3. Punti di adeguamento per la rilevazione di compatibilità dei prodotti applicabili:

1. Regoli la posizione del nastro trasportatore premuto dal rivelatore
2. Adeguamento parziale del fuoco della macchina fotografica
3. (Per l'adeguamento del macchinario e dell'hardware di cui sopra, la nostra società guiderà e formerà gli utenti per funzionare competente durante il servizio di assistenza al cliente in loco)
4. Operazione ed applicazione di rilevazione del software

Principio di rilevazione

Il prodotto è stabile ed attendente trasferito ad una stazione specifica tramite il dispositivo di trasferimento e poi l'immagine del campione del alto-pixel presa dalla macchina fotografica industriale è trasferita al software per l'elaborazione dell'immagine ed il campione standard è confrontato ed analizzato per determinare il buon prodotto ed il prodotto difettoso e controlla la corrispondenza pneumatica per rimuovere i prodotti difettosi ed infine per raccogliere i prodotti qualificati.

Il software aprirà la norma di confronto del campione ed il personale di produzione sul sito di cliente può controllare l'accuratezza di confronto e scegliere la norma di accuratezza più adatta a loro propri stati di produzione, quindi controllando il tasso del difetto del prodotto.

Rilevazione dei dettagli

Il nostro piano di sviluppo adotta 8 insiemi delle macchine fotografiche industriali del alto-pixel e delle sorgenti luminose stroboscopiche ad alto rendimento per effettuare una gamma completa di rilevazione visiva per i difetti dell'aspetto del corpo della bottiglia. La velocità di rilevazione è 100 pezzi al minuto. L'attrezzatura può realizzare le ore 7*24 dell'operazione ed i prodotti incompetenti possono essere rifiutati automaticamente online.

L'insieme completo di rilevazione dell'attrezzatura include le parti meccaniche, l'hardware elettronico visivo e la rilevazione del software di sistema. L'entrata e l'uscita del rivelatore possono essere integrate con la linea in loco del trasportatore del cliente e possono essere collegate a monte e a valle all'attrezzatura di produzione (quali i rivelatori di perdita, i rivelatori di perdita, gli imballatori ed altre attrezzature).

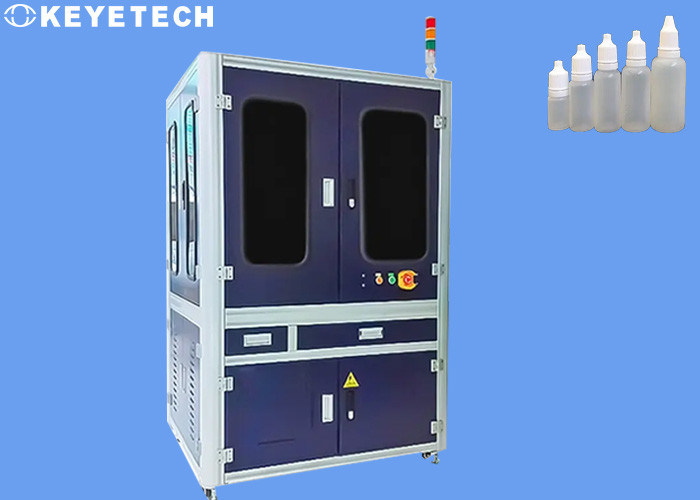

L'attrezzatura di rilevazione è indicata nella la figura sotto (per riferimento soltanto):

1. Rilevazione delle norme

2. Istruzioni per uso della macchina fotografica:

Rilevazione del fondo esterno della bottiglia. La prospettiva del fondo della bottiglia è aperta attraverso il meccanismo di pressione e di trasporto e 1 insieme delle macchine fotografiche industriali è installato sotto per usare con la sorgente luminosa visiva per raccogliere l'immagine del fondo della bottiglia per elaborare.

La rilevazione del fondo interno della bottiglia, aggiunge 1 insieme delle macchine fotografiche industriali sopra la bocca della bottiglia e lo usa con una sorgente luminosa visiva per raccogliere l'immagine inferiore della bottiglia per elaborare.

La rilevazione dell'aereo della bocca della bottiglia, aggiunge 1 insieme delle macchine fotografiche industriali sopra la bocca della bottiglia ed usa la sorgente luminosa visiva per raccogliere l'immagine piana della bocca della bottiglia per elaborare.

La rilevazione della parete interna della bocca della bottiglia, 1 insieme delle macchine fotografiche industriali è installata sopra la bocca della bottiglia, con l'uso della sorgente luminosa visiva, l'immagine della parete interna della bocca della bottiglia è raccolta per elaborare.

Rilevazione del fuori del corpo della bottiglia. 4 insiemi delle macchine fotografiche industriali sono installati intorno al corpo della bottiglia per formare una rilevazione toroidale di 360 gradi, che è usata insieme con la sorgente luminosa visiva e l'immagine laterale è raccolta ed elaborata dal sistema.

l'attrezzatura di rilevazione 3.The deve essere mantenuta regolarmente e pulita durante l'uso (quali pulizia del nastro trasportatore, pulizia della macchina fotografica, ecc.) e la funzione di conteggio può essere realizzata dopo che il prodotto finito è individuato.

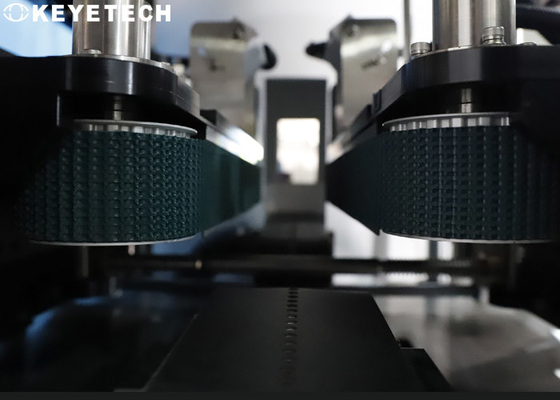

4. Immagini raccolte dalla macchina reale:
