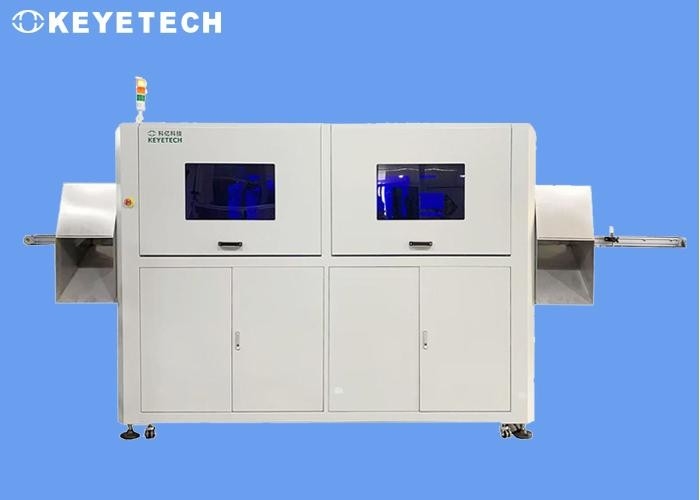

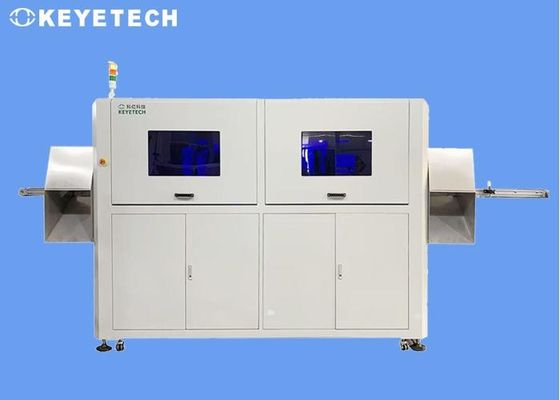

Sistema di ispezione visiva del materiale PS Separatrice per bottiglie di rilevamento dei difetti

Dettagli:

Luogo di origine:	La Cina
Marca:	KEYE
Certificazione:	NO
Numero di modello:	KVIS-B

Termini di pagamento e spedizione:

Quantità di ordine minimo:	1 INSIEME
Prezzo:	negotiable
Imballaggi particolari:	legno senza fumigazione
Tempi di consegna:	4 - 6 settimane
Termini di pagamento:	L/C, T/T
Capacità di alimentazione:	1 messo a 4 settimane

Contatto

Descrizione di prodotto dettagliata

Inspection types:	PET/PS Bottles	Function:	Bottle Inspection
Prodotto ODM/OEM:	Disponibile	Advantages:	Easy to operate
Show room:	None	Structure:	Stable
Current:	5.0kw-6.0kw	Voltage:	220V 20A
MOQ:	1 set	Loading port:	Shanghai
Evidenziare:	sistema di ispezione della bottiglia 100ml , Sistema di ispezione della bottiglia di PS , ispezione della bottiglia di 100ml Heuft

Principio di rilevamento
Il prodotto viene ordinato in modo stabile a una stazione specifica attraverso il dispositivo di trasferimento e quindi l'immagine di campione ad alto pixel presa dalla fotocamera industriale viene trasferita al software di elaborazione delle immagini,e il campione standard viene confrontato e analizzato per determinare il prodotto buono e il prodotto difettoso, e controllare il pneumatico corrispondente per rimuovere i prodotti difettosi e per raccogliere infine i prodotti qualificati.
Il software aprirà lo standard di confronto campione,e il personale di produzione sul sito del cliente può controllare la precisione del confronto e scegliere lo standard di precisione più adatto alle proprie condizioni di produzione, controllando così il tasso di difetti del prodotto.

Dettidettagli
Our design plan adopts 11 sets of high-pixel industrial cameras and high-performance stroboscopic light sources to carry out a full range of visual detection for the appearance defects of the bottle body. La velocità di rilevamento è di 120 pezzi al minuto. L'apparecchiatura può realizzare 7*24 ore di funzionamento, e i prodotti non qualificati possono essere automaticamente respinti online.

L'intera serie di apparecchiature di rilevamento comprende parti meccaniche, hardware elettronico visivo e software di rilevamento.L'ingresso e l'uscita della macchina di rilevamento possono essere integrati con la linea di trasporto in loco (vedi i disegni di progettazione per i dettagli), e può essere collegato alle apparecchiature di produzione a monte e a valle in base alle specifiche esigenze di produzione del cliente.

Parametri operativi del sistema
Dimensioni	Vedere i disegni per i dettagli	Potenza e frequenza	220V 20A 50HZ
Potenza totale	5.0~6.0 kw	Pressione dell'aria	0.5~0.8MPa Purificatore e privo di olio
Temperatura di funzionamento	-20°C ~ 60°C	Umidità di lavoro	Humidità relativa inferiore al 50%

Procedura di ispezione
Sistema di ispezione visiva del materiale PS Separatrice per bottiglie di rilevamento dei difetti 0

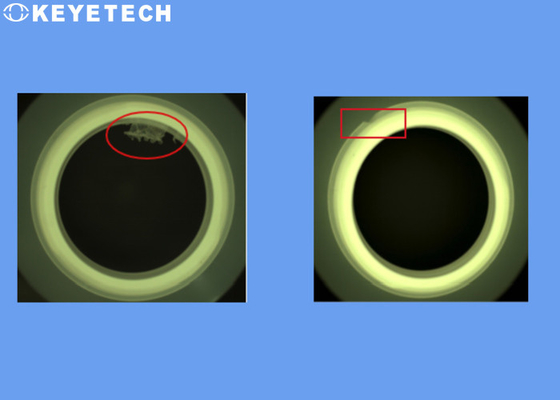

Standard di rilevamento

Modello	Numero della fotocamera	Distanza di rilevamento	Contenuto e precisione del rilevamento	Precisione di rilevamento	Velocità
KVIS-SC11	1 set	Boccaglio	Macchie nere, macchie (diversi colori)	99%	120 pezzi/min
	1 set	Boccaglio	Mancanza di materiale sulla bocca del bicchiere, sovrapposizione di 0,5 mm	99%
	1 set	Parte inferiore esterna della bottiglia	Macchie nere, macchie (diversi colori)	99%
	1 set	Parte inferiore esterna della bottiglia	Forno di penetrazione (senza adesione nel foro)	99%
	1 set	Parte inferiore interna della bottiglia	Macchie nere, macchie (diversi colori)	99%
			Spessore evidentemente irregolare (La differenza di valore del grigio della differenza di colore locale è maggiore di 40 o più)	99%
			Disponibilità del punto di iniezione ± 0,5 mm	99%
			Contenuto interno della bottiglia accumulo di materiale in basso di 0,5 mm	99%

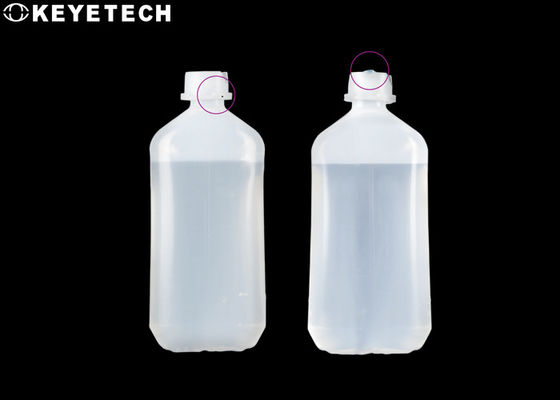

	Fonte luminosa a 4 punti di regolazione	Parte esterna della bocca della bottiglia	Boccaglio irregolare La profondità è di 0,5 mm, la lunghezza è di 1,0 mm.	99%
			La bocca della bottiglia e l' anello di sollevamento sono schiacciati La profondità è di 0,5 mm, la lunghezza è di 1,0 mm.	99%
			Dimple di anello di sollevamento, mancanza di materiale La profondità è di 0,5 mm, la lunghezza è di 1,0 mm.	99%
			Fosse nella parete interna della bocca della bottiglia La profondità è di 0,5 mm, la lunghezza è di 1,0 mm.	99%
	4 set Cavità integrale + sorgente luminosa puntale	Parte esterna della bottiglia	Macchie nere, macchie (diversi colori)	99%
	4 set Cavità integrale + sorgente luminosa puntale	Parte esterna della bottiglia	Spessore evidentemente irregolare (compreso il materiale sopra la linea di separazione) (la differenza di valore del grigio della differenza di colore locale è maggiore di 40 o più)	99%

Composizione del sistema
(1) Parte meccanica:La parte meccanica è il componente centrale del sistema, che contiene tutti i dispositivi di trasmissione e l'hardware elettronico (camere industriali, sorgente luminosa, computer industriale, apparecchiature per la trasmissione, apparecchiature per l'immaginazione, apparecchiature per l'immaginazione).touch screen, scatola elettrica, ecc.).

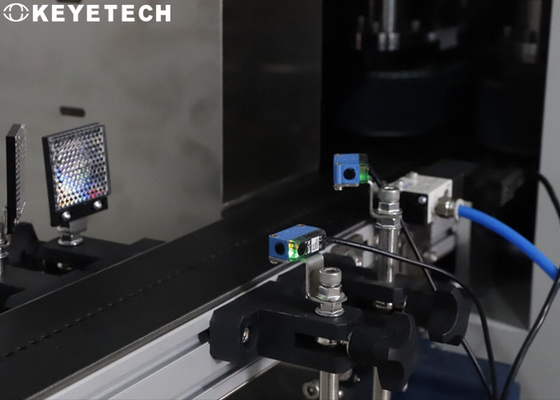

Il nastro trasportatore adotta una nastro adsorbente a vuoto per assorbire e fissare il campione sulla superficie della nastro senza scivolare, in modo che l'immagine possa essere presa con precisione.
(2) Parte hardware:La parte hardware comprende fotocamera, lente, sorgente luminosa, valvola d'aria ad alta velocità, computer, touch screen e altre apparecchiature elettriche.

Processo di lavorazione

Sistema di ispezione visiva del materiale PS Separatrice per bottiglie di rilevamento dei difetti 1
