Luogo di origine: | La Cina |
Marca: | KEYE |
Certificazione: | NO |
Numero di modello: | KVIS-B |
Quantità di ordine minimo: | 1 INSIEME |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | legno senza fumigazione |
Tempi di consegna: | 4 - 6 settimane |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 1 messo a 4 settimane |

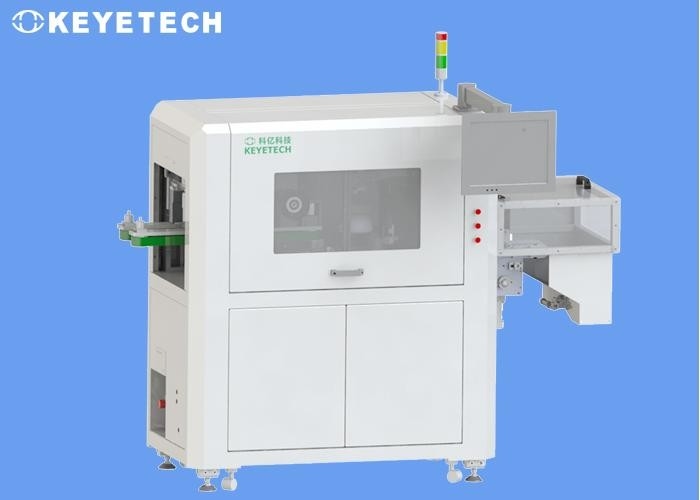

Nome: | Macchina del sistema di ispezione della bottiglia per le bottiglie della bevanda | Circostanza: | Nuovo |
---|---|---|---|
Materiale: | Ss 304 | Tipi di ispezione: | Bottiglie vuote |
Applicazioni industriali: | Ispezione di qualità | Stanza di manifestazione: | Nessun |
Post-vendita: | Servizio a distanza | Relazione sull'esperimento: | ha fornito |
OEM: | Sì | Imballaggio: | Pacchetto di legno |
Evidenziare: | Sistema di ispezione della bottiglia di EPI,sistema di ispezione della bottiglia 220pcs/min,Macchina di ebi delle bottiglie |
Nel corso dell'ANIMALE DOMESTICO cambiante da materiale da imbottigliare, c'è un processo molto critico, cioè salto della bottiglia. La macchina di salto della bottiglia trasforma ogni semilavorato nelle varie forme delle bottiglie d'imballaggio. La macchina di salto della bottiglia guida il semilavorato della bottiglia tramite rotazione ad alta velocità per raggiungere il modanatura. Durante il processo di modellatura, la qualità della bocca della bottiglia è particolarmente critica. Se ci sono difetti quali danno, i tagli o persino la deformazione, il materiale da otturazione successivo e ricoprire condurranno al sigillamento difficile della bottiglia, che non solo causa molto spreco, ma inoltre induce il liquido interno a deteriorarsi, in modo da è particolarmente importante individuare i difetti della bocca della bottiglia.
Descrizione del sistema
Il sistema trasporta i campioni d'imballaggio della bottiglia del tè di ghiaccio alla stazione predeterminata in un modo stabile ed ordinato e poi trasmette l'immagine catturata del campione al software per l'elaborazione dell'immagine attraverso la macchina fotografica industriale del alto-pixel, paragona al campione standardizzato e distingue il prodotto difettoso ed il buon prodotto e rimuove i prodotti difettosi attraverso l'aria compressa. Il tasso falso di rilevazione è 0,03.
Il software fissa la norma di confronto per i campioni, gli operatori possono controllare la precisione di confronto e scegliere la norma di precisione che si è adatti il più bene, quindi controllante il tasso di difetto.
La prestazione di rilevazione ha luogo come segue:
- Rilevazione del fondo del fuori della bottiglia (1 insieme della macchina fotografica): individui se ci sono fori, punti neri, macchie, mancanza dell'etichetta del segno ed altri difetti.
- Rilevazione del fondo dell'interno della bottiglia (1 insieme della macchina fotografica): individui se ci sono punti neri, macchie, oggetti stranieri ed altri difetti.
- Rilevazione della bocca della bottiglia (1 insieme della macchina fotografica): individui se ci sono deformazione, mancanza di materiale, sovrapposizione, sbavature, punti neri, macchie ed altri difetti, per assicurarsi che la bocca della bottiglia sia intatta.
- Rilevazione del corpo della bottiglia (8 insiemi della macchina fotografica): ispezioni tutti gli aspetti per i difetti quali i punti neri, macchie, impurità e danno, fori e spessore irregolare serio. Compreso se l'imballaggio della bottiglia è etichette intatte e mancanti, etichette mancanti, arriccianti, macchie.
- Velocità di rilevazione: 200-220pcs/min
- Accuratezza di rilevazione: 0.2mm
- Precisione: 99%
- Gamma di rilevazione: L'intera bottiglia, compreso i fondi interni ed esterni e la bocca della bottiglia.
Composizione nel sistema
1. Parte meccanica
Il cliente dovrebbe informare in anticipo l'altezza e la dimensione dell'attrezzatura in loco per facilitare l'aggancio dell'entrata e dello sbocco del nastro trasportatore dell'attrezzatura con la linea in loco del trasportatore del cliente. La parte della trasmissione è la componente del centro del sistema, che porta tutti i dispositivi di trasmissione ed hardware elettronico (macchine fotografiche industriali, sorgenti luminose, computer industriali, touch screen, gabinetto elettrico, ecc.). La parte della trasmissione adotta la tecnologia avanzata della separazione e la tecnologia dell'adsorbimento di vuoto per assicurare che il sistema elettronico catturi rapidamente ed esattamente le immagini. Dopo che la rilevazione è più, l'attrezzatura aggiunge la funzione di conteggio dei prodotti di rilevazione. L'accuratezza di conteggio è 100%.
parte 2.Software
Il software è la piattaforma generale di controllo dell'attrezzatura e le funzioni specifiche sono come segue:
- Apra e chiuda la funzione di rilevazione del sistema
- Adeguamento dei parametri e dell'accuratezza di indice di rilevazione.
- Campionamento e registrazione del modello, risparmi di informazioni di rilevazione del campione e richiamo.
- Funzione di calibratura di immagine della macchina fotografica
- Il sistema visualizza le informazioni in tempo reale di produzione (tasso di qualificazione, produzione totale, velocità, ecc.), le informazioni storiche di produzione che passano in rassegna, l'esportazione e le funzioni di risparmio.
- Gestione di permesso basata sul conto di connessione (quali gli utenti generali dell'operazione disattivi i permessi di adeguamento di parametro)
- Esercizio ed adeguamento della parte meccanica del sistema
(Come aperto il dispositivo di trasmissione, l'adeguamento del tempo del colpo della valvola per aria e l'adeguamento del segnale di allarme)
- Le funzioni supplementari che fanno festa A deve aggiungere
3. Parte dell'hardware

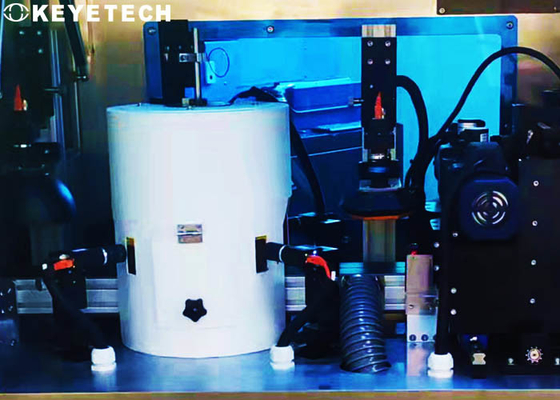

Questo sistema di rilevamento utilizza 11 macchina fotografica industriale del alto-pixel e le lenti industriali sostenenti, con 3 insiemi delle sorgenti luminose stroboscopiche di alto-luminosità, che possono vero raggiungere una rilevazione di 360 gradi del corpo della bottiglia.
Il controllo logico globale del sistema è realizzato da un microcomputer monochip e le funzioni specifiche includono:
- Avvii la macchina fotografica per prendere le immagini
- Stroboscopio di sorgente luminosa di innesco
- Colpo dell'espulsore del solenoide di innesco per eliminare spreco
controllo la velocità della cinghia
- Emergenza che tratta nel caso degli inceppamenti materiali nel sistema
- Avvii il segnale luminoso d'avvertimento
Parametri di esercizio del sistema | |||
Dimensioni | 2.4×1.0×1.8 (m) | Potere e frequenza | 220V 20A 50HZ |
Potere totale | 3.5kw | Pressione d'aria | 0.5~0.8MPa si purificano e senza olio |
Temperatura di lavoro | -20℃ ~ 60℃ | Umidità di lavoro | Inferiore ad umidità relativa di 50% |
Diametro del campione | 10mm-120mm | Altezza del campione | 20mm-200mm |
Processo lavorante
