Luogo di origine: | La Cina |
Marca: | KEYE |
Certificazione: | NO |
Numero di modello: | KVIS-B |
Quantità di ordine minimo: | 1 INSIEME |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | legno senza fumigazione |
Tempi di consegna: | 4 - 6 settimane |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 1 messo a 4 settimane |

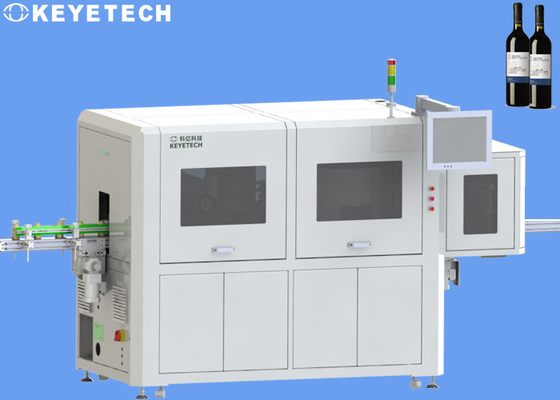

Oggetto: | Attrezzature per il controllo di qualità dalla bottiglia 3D del vino rosso | Luogo d'origine: | CN |
---|---|---|---|
Circostanza: | Nuovo | Materiale: | Ss 304 |
Applicabile: | Bottiglia di vetro | Applicazioni industriali: | Ispezione di qualità |
Vantaggi dell'attrezzatura: | Tridimensionale | Stanza di manifestazione: | NO |
OEM: | Sì | Dopo-vendita: | Servizio a distanza |
Evidenziare: | Attrezzature per il controllo di qualità da GMP,attrezzature per il controllo di qualità 3.5kw,Attrezzatura di ispezione della bottiglia di vino 3d |
Nell'industria delle bevande, come genere di consumo di qualità superiore, il vino rosso è un liquido volatile, in modo da dovremmo prestare più attenzione alla sue sicurezza d'imballaggio ed ispezione d'imballaggio per creare un buon ambiente del consumo per i consumatori, di modo che i consumatori possono riposare rassicurante quando compra e bevendo, mentre migliorano il consapevolezza culturale della società ed il consapevolezza di marca. Poichè l'ultima parte dell'elaborazione esterna dell'alimento, imballaggio per alimenti ha la caratteristica che non può essere mangiata a volontà. L'imballaggio per alimenti è la garanzia di sicurezza alimentare, in modo dal processo d'imballaggio è la maggior parte della parte importante di trasformazione dei prodotti alimentari e la qualificazione dell'imballaggio è la chiave al successo dell'imballaggio.
Descrizione del sistema
Il sistema trasporta i campioni della bottiglia del vino rosso alla stazione predeterminata in un modo stabile ed ordinato e poi trasmette l'immagine catturata del campione al GPU ad alto rendimento che elabora il software attraverso la macchina fotografica industriale del alto-pixel, paragona al campione standardizzato e distingue il prodotto difettoso ed il buon prodotto e controlla le componenti pneumatiche corrispondenti per rifiutare i prodotti difettosi.
Il software fissa la norma di confronto per i campioni ed automaticamente l'annotazione le caratteristiche dei campioni storici, gli operatori possono controllare la precisione di confronto e scegliere la norma di precisione che si è adatti il bene, quindi controllante il tasso di difetto.
La prestazione di rilevazione ha luogo come segue:
- Rilevazione del fondo del fuori della bottiglia (1 insieme della macchina fotografica): individui se ci sono fori, punti neri, macchie ed altri difetti.
- Rilevazione del fondo dell'interno della bottiglia (1 insieme della macchina fotografica): individui se ci sono punti neri, macchie, oggetti stranieri ed altri difetti.
- Rilevazione della bocca della bottiglia (1 insieme della macchina fotografica): individui se ci sono deformazione, mancanza di materiale, sovrapposizione, sbavature, punti neri, macchie ed altri difetti, per assicurarsi che la bocca della bottiglia sia intatta.
- Rilevazione del corpo della bottiglia (8 insiemi della macchina fotografica): ispezioni tutti gli aspetti per i difetti quali i punti neri, macchie, impurità e danno, fori e spessore irregolare serio.
- Velocità di rilevazione: 200-220 pc/min
- Accuratezza di rilevazione: 0.2mm
- Precisione: 99%
- Gamma di rilevazione: L'intera bottiglia, compreso i fondi interni ed esterni e l'area della bocca della bottiglia.
Questo piano è descritto dai seguenti aspetti: parte meccanica, parte dell'hardware e divisorio del software. L'esercizio globale del sistema è come segue:
Composizione nel sistema
--Parte meccanica
L'importazione e l'esportazione del nastro trasportatore di questa attrezzatura possono essere collegate con la linea in loco del trasportatore del cliente. La parte della trasmissione è la componente del centro del sistema, che porta tutti i dispositivi di trasmissione ed hardware elettronico (macchine fotografiche industriali, sorgenti luminose, computer industriali, touch screen, gabinetto elettrico, ecc.). La parte della trasmissione adotta la tecnologia avanzata della separazione e la tecnologia dell'adsorbimento di vuoto per assicurare che il sistema elettronico catturi rapidamente ed esattamente le immagini. Dopo che la rilevazione è più, l'attrezzatura aggiunge la funzione di conteggio dei prodotti di rilevazione.
--Parte dell'hardware
Questo sistema di rilevamento utilizza 11 macchina fotografica industriale del alto-pixel e le lenti industriali sostenenti, con 3 insiemi delle sorgenti luminose stroboscopiche di alto-luminosità, che possono vero raggiungere una rilevazione di 360 gradi del corpo della bottiglia.
Il controllo logico globale del sistema è realizzato da un microcomputer monochip e le funzioni specifiche includono:
- Avvii la macchina fotografica per prendere le immagini
- Stroboscopio di sorgente luminosa di innesco
- Colpo dell'espulsore del solenoide di innesco per eliminare spreco
controllo la velocità della cinghia
- Emergenza che tratta nel caso degli inceppamenti materiali nel sistema
- Avvii il segnale luminoso d'avvertimento
--Parte del software
Il software è la piattaforma generale di controllo dell'attrezzatura e le funzioni specifiche sono come segue:
- Apra e chiuda la funzione di rilevazione del sistema
- Adeguamento dei parametri e dell'accuratezza di indice di rilevazione.
- Campionamento e registrazione del modello, risparmi di informazioni di rilevazione del campione e richiamo.
- Funzione di calibratura di immagine della macchina fotografica
- Il sistema visualizza le informazioni in tempo reale di produzione (tasso di qualificazione, produzione totale, velocità, ecc.), le informazioni storiche di produzione che passano in rassegna, l'esportazione e le funzioni di risparmio.
- Gestione di permesso basata sul conto di connessione (quali gli utenti generali dell'operazione disattivi i permessi di adeguamento di parametro)
- Esercizio ed adeguamento della parte meccanica del sistema
(Come aperto il dispositivo di trasmissione, l'adeguamento del tempo del colpo della valvola per aria e l'adeguamento del segnale di allarme)
- Le funzioni supplementari che fanno festa A deve aggiungere
Parametri di esercizio del sistema | |||
Dimensioni | 2.4×1.0×1.8 (m) | Potere e frequenza | 220V 20A 50HZ |
Potere totale | 3.5kw | Pressione d'aria | 0.5~0.8MPa si purificano e senza olio |
Temperatura di lavoro | -20℃ ~ 60℃ | Umidità di lavoro | Inferiore ad umidità relativa di 50% |
Diametro del campione | 10mm-120mm | Altezza del campione | 20mm-200mm |
Dettagli di configurazione del prodotto
Parte meccanica
Nome | Quantità | Unità |
Motore | 4 | pc |
Accoppiamento | 4 | pc |
Sopportare sedile | 8 | pc |
Cinghia | 4 | pc |
Parti della trasmissione | 1 | metta |
Pagina | 1 | metta |
Attuatore | 1 | metta |
Pompa del mulinello | 1 | metta |
Esempi dei modelli di rilevazione del campione
I modelli indicati sotto sono tutti colpi in tempo reale nel sistema di rilevamento attuale di Keye. I dettagli sono come segue:
La protezione dell'imballaggio per i prodotti è la funzione più fondamentale e più di principio di progettazione di imballaggio. Le altre funzioni della progettazione di imballaggio possono continuare soltanto ad essere progettato sui locali che la funzione della protezione è realizzata. La funzione della protezione significa proteggere i contenuti da impatto esterno ed impedire il danno o il deterioramento dei contenuti causati da luce, da umidità, ecc. La struttura ed il materiale dell'imballaggio direttamente sono collegati con la funzione protettiva dell'imballaggio.
I nostri vantaggi
Persona di contatto: Amy Zheng
Telefono: +86 17355154206/+86 186 5518 0887
