Luogo di origine: | La Cina |
Marca: | KEYE |
Certificazione: | NO |
Numero di modello: | KVIS-B |
Quantità di ordine minimo: | 1 INSIEME |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | legno senza fumigazione |
Tempi di consegna: | 4 - 6 settimane |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 1 messo a 4 settimane |
Luogo d'origine: | CN | Model.No: | KVIS-B |
---|---|---|---|
PESO: | 500kg | Applicabile: | Macchina di AOI Glass Bottle Inspection Systems |
Servizio post vendita: | Servizio online | Stanza di manifestazione: | Nessun |
Relazione sull'esperimento: | Fornisca | Tensione: | Adatti alle norme nazionali |
OEM: | Sì | moq: | 1 insieme |
Evidenziare: | Sistemi di ispezione della bottiglia di vetro dell'all'aceto,sistemi di ispezione della bottiglia di vetro del sidro,macchina di ispezione della bottiglia dell'OEM |
L'aceto di sidro di Apple è una bevanda quotidiana regolare in famiglie contemporanee ed il suo gusto unico e di rinfresco è amato dal pubblico. Ci sono molte marche ora che fanno concorrenza in questo mercato, in modo da se volete afferrare l'opportunità in questo mercato, imballare è il primo punto per il pubblico. Per quanto riguarda l'imballaggio, la rilevazione d'imballaggio è inoltre estremamente importante. I piccoli difetti possono colpire il prodotto e mancare i consumatori nel mercato. Keye Tech ha tecnologia avanzata nell'industria d'imballaggio di rilevazione, che può individuare i punti neri, le macchie, le bolle, le differenze di colore, le impurità ed altri difetti sul corpo della bottiglia. L'attrezzatura può anche individuare la cola ha riempito le bottiglie, quali le etichette, i numeri di lotto di produzione, la data di produzione, ecc. I requisiti specifici di rilevazione possono essere regolato secondo i bisogni specifici dell'impresa.
Principio di rilevazione

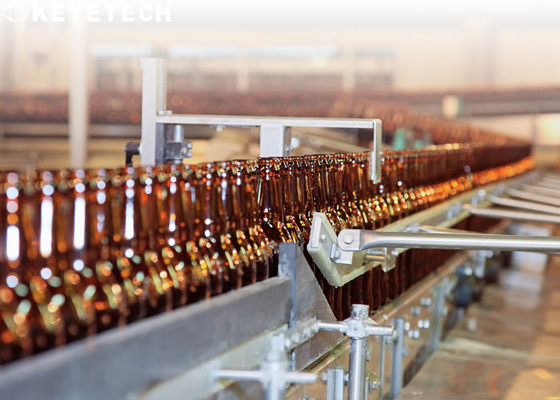

Il sistema trasporta le bottiglie alla stazione predeterminata in un modo stabile ed ordinato e poi trasmette l'immagine catturata del campione al software per l'elaborazione dell'immagine attraverso la macchina fotografica industriale del alto-pixel, paragona al campione standardizzato e distingue il prodotto difettoso ed il buon prodotto e controlla le componenti pneumatiche corrispondenti per rifiutare i prodotti difettosi e per raccogliere i prodotti qualificati.
Il software fissa la norma di confronto per i campioni, gli operatori possono controllare la precisione di confronto e scegliere la norma di precisione che si è adatti il più bene, quindi controllante il tasso di difetto.

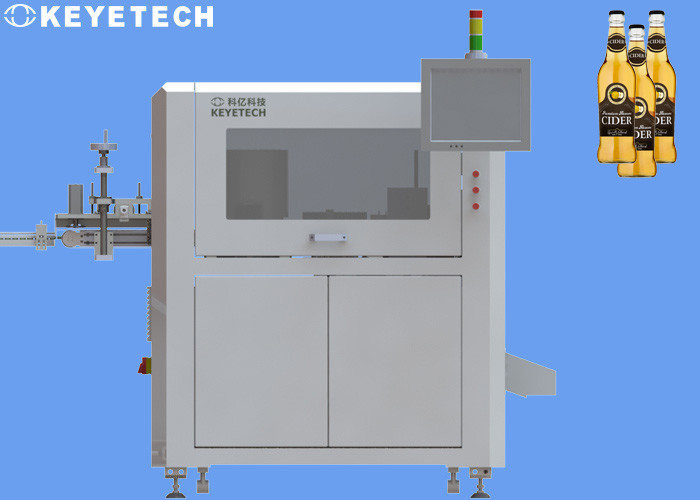

Il nostro piano di sviluppo usa 11 insieme delle macchine fotografiche industriali del alto-pixel e delle sorgenti luminose stroboscopiche ad alto rendimento per effettuare la rilevazione completa per la bocca della bottiglia, il fondo della bottiglia ed i difetti del corpo della bottiglia. L'intero insieme dell'attrezzatura di rilevazione comprende le parti meccaniche, l'hardware elettronico visivo ed i sistemi di rilevamento. Il software, l'entrata e l'uscita della macchina di rilevazione possono essere integrati con la linea del trasportatore, la velocità di rilevazione è 9600 pezzi/ora, l'attrezzatura può realizzare le ore 7*24 dell'operazione ed i prodotti incompetenti possono essere rifiutati automaticamente.
Le norme di rilevazione sono come segue:
Modello | Numero della macchina fotografica | Gamma di rilevazione | Contenuto di rilevazione | Accuratezza di rilevazione | Precisione di rilevazione | Velocità di rilevazione |
KVIS-C - SC11 | 1set | Bocca della bottiglia | Punti neri, macchie, sovrapposizione, sbavature, mancanza di materiale, ecc. | ≥0.5mm | Prodotto qualificato 99,5% | 160 pc/min |
La rilevazione falsa è di meno di 0,5% | ||||||
1set | Fondo della bottiglia | Punti neri, macchie, materiale straniero, ecc. | ≥0.5mm | Prodotto qualificato 99,5% | ||
La rilevazione falsa è di meno di 0,5% | ||||||
insieme 4 | Area superiore della bottiglia | Punti neri, macchie, mancare, ecc. | ≥0.5mm | Prodotto qualificato 99,5% | ||
La rilevazione falsa è di meno di 0,5% | ||||||
4set | Area più bassa della bottiglia | Punti neri, macchie, ecc. | ≥0.5mm | Prodotto qualificato 99,5% | ||
La rilevazione falsa è di meno di 0,5% | ||||||
1set | Fondo esterno della bottiglia | Punti neri, macchie | ≥0.5mm | Prodotto qualificato 99,5% | ||
Foro | ≥1mm | Prodotto qualificato 99,5% |
La funzione di conteggio può essere eseguita dopo la rilevazione del prodotto finito e l'accuratezza di conteggio è 100%.
L'attrezzatura di rilevazione richiede la pulizia di manutenzione regolare (pulizia della macchina fotografica, ecc.) durante l'uso, l'attrezzatura stessa non produce le fonti di contaminazione secondaria (quali detriti, schiuma fine, ecc.).
Esempi dei modelli di rilevazione del campione
I modelli indicati sotto sono tutti colpi in tempo reale nel sistema di rilevamento attuale di Keye. I dettagli sono come segue:
Tacche o deforme nei denti della vite della bocca della bottiglia
Funzione del software di rilevazione:
- Apra e chiuda la funzione di rilevazione del sistema
- Adeguamento dei parametri e dell'accuratezza di indice di rilevazione.
- Campionamento e registrazione del modello, risparmi di informazioni di rilevazione del campione e richiamo.
- Funzione di calibratura di immagine della macchina fotografica
- Il sistema visualizza le informazioni in tempo reale di produzione (tasso di qualificazione, produzione totale, velocità, ecc.), le informazioni storiche di produzione che passano in rassegna, l'esportazione e le funzioni di risparmio.
- Gestione di permesso basata sul conto di connessione (quali gli utenti generali dell'operazione disattivi i permessi di adeguamento di parametro)
- Esercizio ed adeguamento della parte meccanica del sistema
(Come aperto il dispositivo di trasmissione, l'adeguamento del tempo del colpo della valvola per aria e l'adeguamento del segnale di allarme)
Parametri di esercizio del sistema | |||
Dimensioni | 2.3×0.85×1.8 (m) | Potere e frequenza | 220V 20A 50HZ |
Potere totale | 3.5kw | Pressione d'aria | 0.5~0.8MPa si purificano e senza olio |
Temperatura di lavoro | -20℃ ~ 60℃ | Umidità di lavoro | Inferiore ad umidità relativa di 50% |
Dettagli di configurazione del prodotto
1. parte meccanica
Nome | Quantità | Unità |
Ingranaggio | Vari | pc |
Cuscinetto | Vari | pc |
Motore | 4 | pc |
Cinghia | 4 | pc |
Parti della trasmissione | 1 | metta |
Parti della lamiera sottile | 1 | metta |
Attuatore | 1 | metta |
Plexiglass | 1 | metta |
2. parte di componente elettronico:
Nome | Quantità | Unità |
1,3 milione macchine fotografiche del pixel | 11 | pc |
obiettivo | 11 | pc |
Fonte istantanea stroboscopica | 3 | pc |
Beamer del laser | 2 | paia |
Espulsore ad alta velocità del solenoide | 2 | pc |
Potere industriale | 3 | pc |
Bordo di innesco del circuito | 1 | pc |
Convertitore di frequenza | 5 | pc |
Computer industriale | 1 | pc |
Touch screen di HD | 1 | pc |
Componenti pneumatiche | 1 | metta |
Luce di avvertimento | 1 | pc |
Terminale/relè | 1 | metta |
Forti e cavi deboli | Vari | pc |
