Luogo di origine: | La Cina |
Marca: | KEYE |
Certificazione: | NO |
Numero di modello: | KVIS-B |
Quantità di ordine minimo: | 1 INSIEME |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | legno senza fumigazione |
Tempi di consegna: | 4 - 6 settimane |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 1 messo a 4 settimane |
Nome: | Sistema di rilevamento automatico di difetto per le bottiglie | Peso: | 500KG |
---|---|---|---|
Colore: | Secondo il bisogno del cliente | Servizio post vendita: | Servizio online |
Tasso falso: | 0,5% | Pressione d'aria: | 0.5~0.8MPa si purificano e senza olio |
Temperatura di lavoro: | -20℃ ~ 60℃ | Umidità di lavoro: | Inferiore ad umidità relativa di 50% |
Luogo d'origine: | La Cina | Porto di caricamento: | Shanghai |
Evidenziare: | Il cocktail imbottiglia il sistema di rilevamento di difetto,Le bottiglie disertano il sistema di rilevamento,Rivelatore di perdita della bottiglia del cocktail |
Cocktail, come bevanda i giovani come ora, che le grandi prospettive dello sviluppo nel mercato. Di conseguenza, quando i produttori del cocktail producono questi prodotti, usano le officine meccanizzate. Mentre aumenta la produttività, la rilevazione del prodotto inoltre è compresa nella linea di produzione originale, che è una parte importante di produzione. Keye Tech ha molti anni di esperienza pratica del mercato nel campo della bottiglia che imballa e può cooperare con i produttori importanti ed integrare nella linea di produzione per assicurare la produzione del prodotto.
Principio di rilevazione

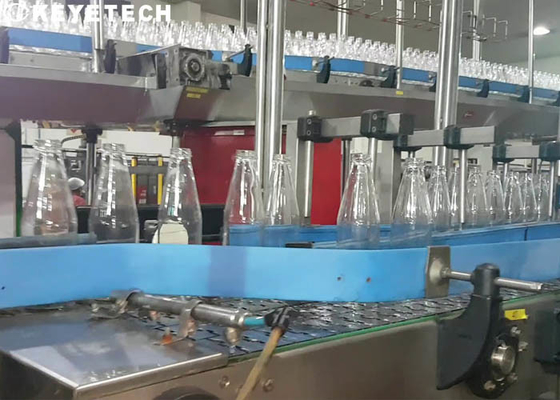

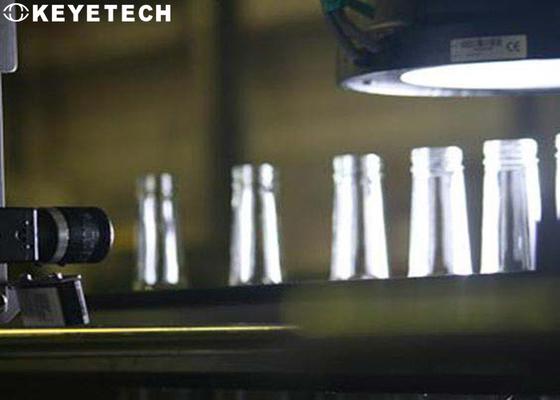

L'entrata e l'uscita del rivelatore possono essere integrate con la linea del trasportatore per trasferire le bottiglie del cocktail ad una stazione specifica in un modo stabile ed ordinato. Il piano usa 11 insieme delle macchine fotografiche industriali del alto-pixel e delle sorgenti luminose stroboscopiche ad alto rendimento ed è puntato sulla bocca della bottiglia del prodotto della bottiglia, fondo della bottiglia ed i difetti del corpo della bottiglia completamente sono provati. L'attrezzatura completa di rilevazione comprende le parti meccaniche, l'hardware elettronico visivo ed il software di sistema di rilevamento. Poi le immagini del campione del alto-pixel prese dalle macchine fotografiche industriali sono trasmesse al software per l'elaborazione dell'immagine per il confronto ed all'analisi con i campioni standardizzati. Dopo la determinazione dei prodotti buoni e cattivi e controllare le componenti pneumatiche corrispondenti per eliminare i prodotti difettosi ed infine raccogliere i prodotti qualificati.
Parametri di esercizio del sistema | |||
Dimensioni | 2.3×0.85×1.8 (m) | Potere e frequenza | 220V 20A 50HZ |
Potere totale | 3.5kw | Pressione d'aria | 0.5~0.8MPa si purificano e senza olio |
Temperatura di lavoro | -20℃ ~ 60℃ | Umidità di lavoro | Inferiore ad umidità relativa di 50% |
Le norme di rilevazione sono come segue:
Modello | Numero della macchina fotografica | Gamma di rilevazione | Contenuto di rilevazione | Accuratezza di rilevazione | Precisione di rilevazione | Velocità di rilevazione |
KVIS-C - SC11 | 1set | Bocca della bottiglia | Punti neri, macchie, sovrapposizione, sbavature, mancanza di materiale, ecc. | ≥0.5mm | Prodotto qualificato 99,5% | 160 pc/min |
La rilevazione falsa è di meno di 0,5% | ||||||
1set | Fondo della bottiglia | Punti neri, macchie, materiale straniero, ecc. | ≥0.5mm | Prodotto qualificato 99,5% | ||
La rilevazione falsa è di meno di 0,5% | ||||||
insieme 4 | Area superiore della bottiglia | Punti neri, macchie, mancare, ecc. | ≥0.5mm | Prodotto qualificato 99,5% | ||
La rilevazione falsa è di meno di 0,5% | ||||||
4set | Area più bassa della bottiglia | Punti neri, macchie, ecc. | ≥0.5mm | Prodotto qualificato 99,5% | ||
La rilevazione falsa è di meno di 0,5% | ||||||
1set | Fondo esterno della bottiglia | Punti neri, macchie | ≥0.5mm | Prodotto qualificato 99,5% | ||
Foro | ≥1mm | Prodotto qualificato 99,5% |
La funzione di conteggio può essere eseguita dopo la rilevazione del prodotto finito e l'accuratezza di conteggio è 100%.
L'attrezzatura di rilevazione richiede la pulizia di manutenzione regolare (pulizia della macchina fotografica, ecc.) durante l'uso, l'attrezzatura stessa non produce le fonti di contaminazione secondaria (quali detriti, schiuma fine, ecc.).
Funzione del software di rilevazione:
- Apra e chiuda la funzione di rilevazione del sistema
- Adeguamento dei parametri e dell'accuratezza di indice di rilevazione.
- Campionamento e registrazione del modello, risparmi di informazioni di rilevazione del campione e richiamo.
- Funzione di calibratura di immagine della macchina fotografica
- Il sistema visualizza le informazioni in tempo reale di produzione (tasso di qualificazione, produzione totale, velocità, ecc.), le informazioni storiche di produzione che passano in rassegna, l'esportazione e le funzioni di risparmio.
- Gestione di permesso basata sul conto di connessione (quali gli utenti generali dell'operazione disattivi i permessi di adeguamento di parametro)
- Esercizio ed adeguamento della parte meccanica del sistema
(Come aperto il dispositivo di trasmissione, l'adeguamento del tempo del colpo della valvola per aria e l'adeguamento del segnale di allarme)
Esempi dei modelli di rilevazione del campione
I modelli indicati sotto sono tutti colpi in tempo reale nel sistema di rilevamento attuale di Keye. I dettagli sono come segue:
Punti neri o impurità in tutte le posizioni della bottiglia.
Dettagli di configurazione del prodotto
1. Parte meccanica
Nome | Quantità | Unità |
Ingranaggio | Vari | pc |
Cuscinetto | Vari | pc |
Motore | 4 | pc |
Cinghia | 4 | pc |
Parti della trasmissione | 1 | metta |
Parti della lamiera sottile | 1 | metta |
Attuatore | 1 | metta |
Plexiglass | 1 | metta |
2. Parte di componente elettronico:
Nome | Quantità | Unità |
1,3 milione macchine fotografiche del pixel | 11 | pc |
obiettivo | 11 | pc |
Fonte istantanea stroboscopica | 3 | pc |
Beamer del laser | 2 | paia |
Espulsore ad alta velocità del solenoide | 2 | pc |
Potere industriale | 3 | pc |
Bordo di innesco del circuito | 1 | pc |
Convertitore di frequenza | 5 | pc |
Computer industriale | 1 | pc |
Touch screen di HD | 1 | pc |
Componenti pneumatiche | 1 | metta |
Luce di avvertimento | 1 | pc |
Terminale/relè | 1 | metta |
Forti e cavi deboli | Vari | pc |
I nostri vantaggi
