Luogo di origine: | La Cina |
Marca: | KEYE |
Certificazione: | NO |
Numero di modello: | KVIS-B |
Quantità di ordine minimo: | 1 INSIEME |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | legno senza fumigazione |
Tempi di consegna: | 4 - 6 settimane |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 1 messo a 4 settimane |

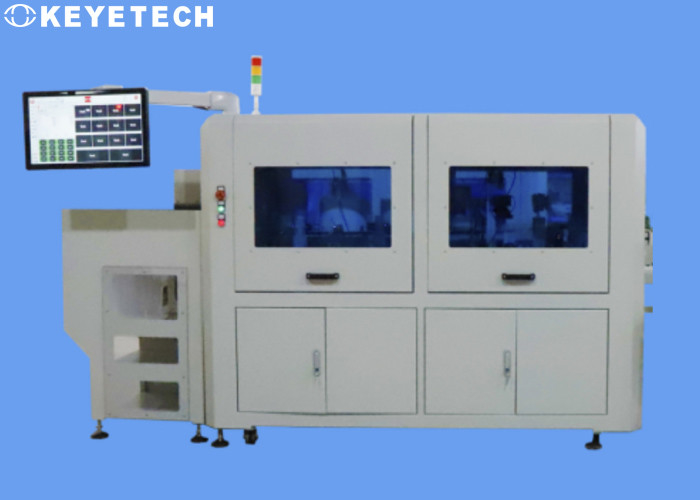

Nome: | sistema di ispezione della bottiglia di ision per il pacchetto dei liquori | PESO: | 500kg |
---|---|---|---|
Luogo d'origine: | La Cina | Garanzia: | 1 anno |
Touch screen: | Touch screen industriale di HD | Caratteristiche: | facile funzioni |
Funzione: | Ispezione di qualità | applichi: | Bottiglia di vetro/contenitori |
Pressione d'aria: | 0.5~0.8MPA | Pagamento: | T/T, L/C, carta di credito, di Paypal, ecc. |
Evidenziare: | sistema di ispezione della bottiglia 220V,Sistema di ispezione 160pcs/min della bottiglia,Sistemi d'imballaggio di visione del brandy |
Principio di rilevamento
Il sistema trasporta le bottiglie alla stazione predeterminata in modo stabile e ordinato, quindi trasmette l'immagine campione catturata al software di elaborazione delle immagini tramite la fotocamera industriale ad alto pixel, la confronta con il campione standardizzato e distingue il prodotto difettoso da quello buono e controlla i componenti pneumatici corrispondenti per respingere i prodotti difettosi e ritirare i prodotti qualificati.
Il software stabilisce lo standard di confronto per i campioni, gli operatori possono controllare la precisione del confronto e scegliere lo standard di precisione più adatto a se stessi, controllando così il tasso di difetto e riducendo notevolmente i costi.
Rilevamentoparticolari
Il nostro piano di progettazione utilizza 11 set di telecamere industriali ad alto pixel e sorgenti luminose stroboscopiche ad alte prestazioni per eseguire un rilevamento completo dei difetti della bocca, del fondo e del corpo della bottiglia.L'intero set di apparecchiature di rilevamento comprende parti meccaniche, hardware elettronico visivo e sistemi di rilevamento.Il software, l'ingresso e l'uscita della macchina di rilevamento possono essere integrati con la linea di trasporto,ilrilevamentola velocità è di 9600 pezzi/ora, l'apparecchiatura può realizzare 7*24 ore di funzionamentoe i prodotti non qualificati possono essere rifiutati automaticamente.
Parametri di funzionamento del sistema | |||
Dimensioni | 2,3 × 0,85 × 1,8 (m) | Potenza e frequenza | 220V 20A 50Hz |
Potere totale | 3,5 kW | Pressione dell'aria | 0.5~0.8MPa Purifica e senza olio |
Temperatura di lavoro | -20 ℃ ~ 60 ℃ | Umidità di lavoro | Sotto il 50% di umidità relativa |
Il diagramma di distribuzione della struttura della telecamera è il seguente:
Nota:
-Il lato esterno del rilevamento del corpo della bottiglia.Considerando le caratteristiche del corpo bottiglia e l'altezza del corpo bottiglia oltre l'intervallo dell'angolo di visione della singola telecamera, il piano è progettato per aggiungere telecamere nella parte superiore e inferiore, ciascuna utilizzando 4 set di telecamere industriali, per un totale di 8 set delle telecamere industriali, che si dividono in due gruppi di moduli a cavità integratrice ottica, e l'imaging non interferisce tra loro.L'angolo di campo di acquisizione di ciascuna telecamera è mostrato nella figura sopra.
--La superficie inferiore esterna del rilevamento della bottiglia.Il fondo del corpo della bottiglia è sospeso tramite un meccanismo di bloccaggio e al di sotto è installato 1 set di telecamere industriali, che viene utilizzato insieme a una fonte di luce visiva per raccogliere immagini del fondo esterno per l'elaborazione.
-Rilevamento dell'area della bocca della bottiglia.Aggiungi 1 set di telecamere industriali sopra il corpo della bottiglia da utilizzare con una fonte di luce visiva per raccogliere immagini del lato interno della bocca della bottiglia per l'elaborazione.
-L'area inferiore del rilevamento della bottiglia.Aggiungi una serie di telecamere industriali sulla parte superiore della bottiglia e utilizza la fonte di luce visiva per raccogliere immagini dell'area inferiore della bottiglia per l'elaborazione.
Gli standard di rilevamento sono i seguenti:
Modello | Numero della fotocamera | Campo di rilevamento | Contenuto di rilevamento | Precisione di rilevamento | Precisione di rilevamento | Velocità di rilevamento |
KVIS-C-SC11 | 1 set | Bocca di bottiglia | Macchie nere, macchie, sovrapposizioni, bave, mancanza di materiale, ecc. | ≥0,5 mm | Prodotto qualificato 99,5% | 160 pezzi/min |
Il falso rilevamento è inferiore allo 0,5% | ||||||
1 set | Fondo della bottiglia | Macchie nere, macchie, materiale estraneo, ecc. | ≥0,5 mm | Prodotto qualificato 99,5% | ||
Il falso rilevamento è inferiore allo 0,5% | ||||||
4 set | Zona superiore della bottiglia | Macchie nere, macchie, mancanza, ecc. | ≥0,5 mm | Prodotto qualificato 99,5% | ||
Il falso rilevamento è inferiore allo 0,5% | ||||||
4 set | Zona inferiore della bottiglia | Macchie nere, macchie, ecc. | ≥0,5 mm | Prodotto qualificato 99,5% | ||
Il falso rilevamento è inferiore allo 0,5% | ||||||
1 set | Fondo esterno della bottiglia | Macchie nere, macchie | ≥0,5 mm | Prodotto qualificato 99,5% | ||
Buco | ≥1mm | Prodotto qualificato 99,5% |
La funzione di conteggio può essere eseguita dopo aver rilevato il prodotto finito e la precisione di conteggio è del 100%.
L'attrezzatura di rilevamento richiede una pulizia di manutenzione regolare (pulizia della telecamera, ecc.) durante l'uso, l'attrezzatura stessa non produce fonti di contaminazione secondaria (come detriti, schiuma fine, ecc.).
Dettagli di configurazione del prodotto
1. Parte meccanica
Nome | Quantità | Unità |
Ingranaggio | Parecchi | pz |
Cuscinetto | Parecchi | pz |
Il motore | 4 | pz |
Cintura | 4 | pz |
Parti di trasmissione | 1 | impostare |
Parti in lamiera | 1 | impostare |
Rocker | 1 | impostare |
Plexiglass | 1 | impostare |
2. Componente elettronico:
Nome | Qentità | Unità |
Fotocamera da 1,3 milioni di pixel | 11 | pz |
lenti della macchina fotografica | 11 | pz |
Sorgente flash stroboscopica | 3 | pz |
Proiettore laser | 2 | coppia |
eiettore solenoide ad alta velocità | 2 | pz |
Potenza industriale | 3 | pz |
Scheda di attivazione del circuito | 1 | pz |
Convertitore di frequenza | 5 | pz |
Computer industriale | 1 | pz |
Schermo tattile HD | 1 | pz |
Componenti pneumatici | 1 | impostare |
Spia d'avvertimento | 1 | pz |
Terminale/relè | 1 | impostare |
Fili forti e deboli | Parecchi | pz |
