Luogo di origine: | La Cina |
Marca: | KEYE |
Certificazione: | NO |
Numero di modello: | KVIS-B |
Quantità di ordine minimo: | 1 INSIEME |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | legno senza fumigazione |
Tempi di consegna: | 4 - 6 settimane |
Termini di pagamento: | L/C, T/T |
PESO: | 500kg | COLORE: | GRIGIO |
---|---|---|---|
Acquisizione immagine: | Disponibile | Portata di ispezione: | Parete esterna alta, bassa, interna, circonferenza del tappo di bottiglia |
Accuratezza: | 99,8% | Pressione d'aria: | 0.5~0.8MPa si purificano e senza olio |
Temperatura di lavoro: | -20℃ ~ 60℃ | Umidità di lavoro: | Inferiore ad umidità relativa di 50% |
Evidenziare: | AOI Filled Bottle Inspection Machine,Macchina di ispezione della bottiglia riempita vino,Visione artificiale di aoi della bottiglia di vino |

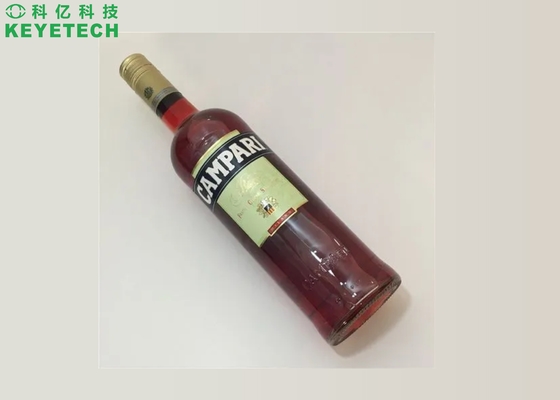

Come genere di vino medicato di salute, il vino amaro è molto popolare fra i consumatori e molti produttori sono acutamente informati del mercato per questo tipo di liquore. Tuttavia, quando il vino è prodotto e messo nel mercato, secondo le norme internazionali e nazionali, l'imballaggio deve essere individuato. L'etichetta della bottiglia, la certificazione di qualità, il numero di lotto di produzione ed altri aspetti del vino devono essere individuati. Per esempio, per gli errori dell'etichetta, i prodotti con i numeri di lotto sbagliati devono essere rimossi a tempo ed i punti neri, le macchie, le lacune, le differenze di colore, i pori e le deformazioni della bottiglia medicinale stessa devono essere individuati.
Tuttavia, nella produzione reale, l'efficienza di rilevazione manuale per questi piccoli difetti è troppo bassa e l'accuratezza non è alta. In risposta a questo tipo di situazione, Keye Tech ha usato i suoi propri anni di esperienza del mercato ed ha la suoi propri comprensione e sistema tecnico per l'industria d'imballaggio di ispezione. Ha fornito le soluzioni adatte di rilevazione per le migliaia di società. Se la vostra società inoltre deve imballare per i bisogni difficili, contattici prego ed informarci dei campioni da individuare.
Principio di rilevazione

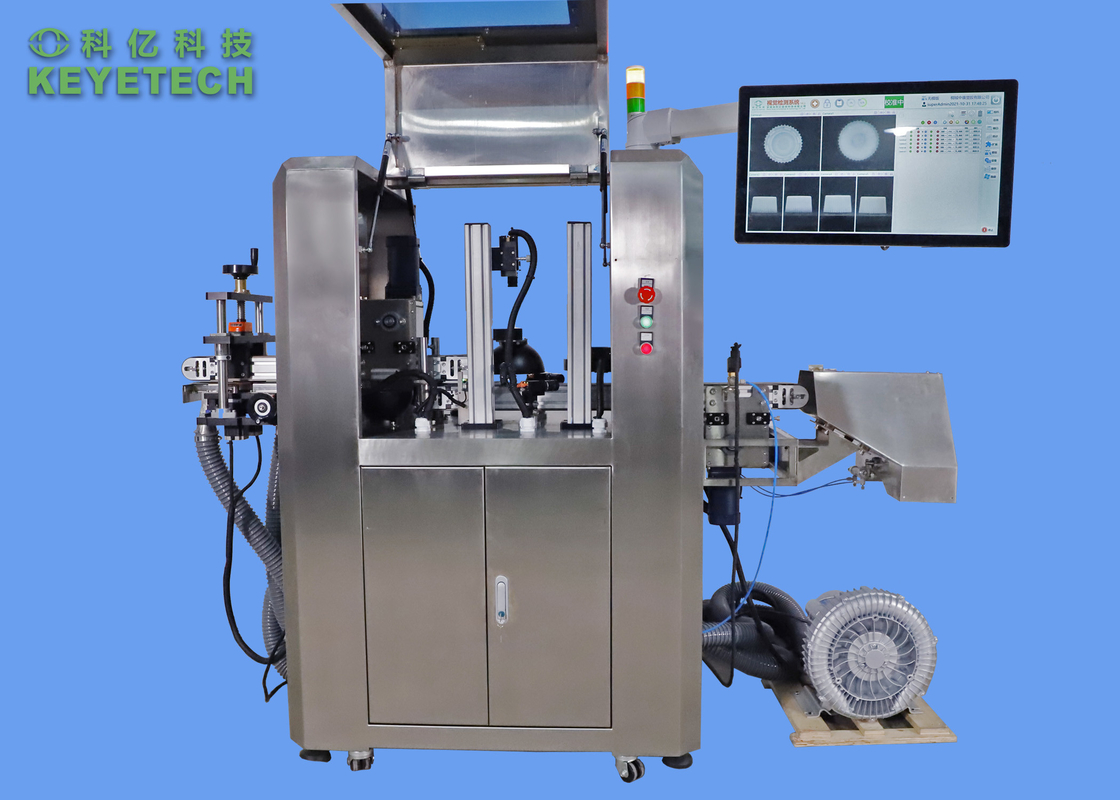

Il sistema trasporta le bottiglie alla stazione predeterminata in un modo stabile ed ordinato e poi trasmette l'immagine catturata del campione al software per l'elaborazione dell'immagine attraverso la macchina fotografica industriale del alto-pixel, paragona al campione standardizzato e distingue il prodotto difettoso ed il buon prodotto e controlla le componenti pneumatiche corrispondenti per rifiutare i prodotti difettosi e per raccogliere i prodotti qualificati.
Il software fissa la norma di confronto per i campioni, gli operatori possono controllare la precisione di confronto e scegliere la norma di precisione che si è adatti il più bene, quindi controllando il tasso di difetto e notevolmente riducono i costi.
Parametri di esercizio del sistema | |||
Dimensioni | 2.3×0.85×1.8 (m) | Potere e frequenza | 220V 20A 50HZ |
Potere totale | 3.5kw | Pressione d'aria | 0.5~0.8MPa si purificano e senza olio |
Temperatura di lavoro | -20℃ ~ 60℃ | Umidità di lavoro | Inferiore ad umidità relativa di 50% |
Esempi dei modelli di rilevazione del campione
I modelli indicati sotto sono tutti colpi in tempo reale nel sistema di rilevamento attuale di Keye. I dettagli sono come segue:
Punti neri o impurità in tutte le posizioni della bottiglia.
Le norme di rilevazione sono come segue:
Modello | Numero della macchina fotografica | Gamma di rilevazione | Contenuto di rilevazione | Accuratezza di rilevazione | Precisione di rilevazione | Velocità di rilevazione |
KVIS-C - SC11 | 1set | Bocca della bottiglia | Punti neri, macchie, sovrapposizione, sbavature, mancanza di materiale, ecc. | ≥0.5mm | Prodotto qualificato 99,5% | 160 pc/min |
La rilevazione falsa è di meno di 0,5% | ||||||
1set | Fondo della bottiglia | Punti neri, macchie, materiale straniero, ecc. | ≥0.5mm | Prodotto qualificato 99,5% | ||
La rilevazione falsa è di meno di 0,5% | ||||||
insieme 4 | Area superiore della bottiglia | Punti neri, macchie, mancare, ecc. | ≥0.5mm | Prodotto qualificato 99,5% | ||
La rilevazione falsa è di meno di 0,5% | ||||||
4set | Area più bassa della bottiglia | Punti neri, macchie, ecc. | ≥0.5mm | Prodotto qualificato 99,5% | ||
La rilevazione falsa è di meno di 0,5% | ||||||
1set | Fondo esterno della bottiglia | Punti neri, macchie | ≥0.5mm | Prodotto qualificato 99,5% | ||
Foro | ≥1mm | Prodotto qualificato 99,5% |
Funzione del software di rilevazione:
- Apra e chiuda la funzione di rilevazione del sistema
- Adeguamento dei parametri e dell'accuratezza di indice di rilevazione.
- Campionamento e registrazione del modello, risparmi di informazioni di rilevazione del campione e richiamo.
- Funzione di calibratura di immagine della macchina fotografica
- Il sistema visualizza le informazioni in tempo reale di produzione (tasso di qualificazione, produzione totale, velocità, ecc.), le informazioni storiche di produzione che passano in rassegna, l'esportazione e le funzioni di risparmio.
- Gestione di permesso basata sul conto di connessione (quali gli utenti generali dell'operazione disattivi i permessi di adeguamento di parametro)
- Esercizio ed adeguamento della parte meccanica del sistema
(Come aperto il dispositivo di trasmissione, l'adeguamento del tempo del colpo della valvola per aria e l'adeguamento del segnale di allarme)
Dettagli di configurazione del prodotto
1. Parte meccanica
Nome | Quantità | Unità |
Ingranaggio | Vari | pc |
Cuscinetto | Vari | pc |
Motore | 4 | pc |
Cinghia | 4 | pc |
Parti della trasmissione | 1 | metta |
Parti della lamiera sottile | 1 | metta |
Attuatore | 1 | metta |
Plexiglass | 1 | metta |
2. Parte di componente elettronico:
Nome | Quantità | Unità |
1,3 milione macchine fotografiche del pixel | 11 | pc |
obiettivo | 11 | pc |
Fonte istantanea stroboscopica | 3 | pc |
Beamer del laser | 2 | paia |
Espulsore ad alta velocità del solenoide | 2 | pc |
Potere industriale | 3 | pc |
Bordo di innesco del circuito | 1 | pc |
Convertitore di frequenza | 5 | pc |
Computer industriale | 1 | pc |
Touch screen di HD | 1 | pc |
Componenti pneumatiche | 1 | metta |
Luce di avvertimento | 1 | pc |
Terminale/relè | 1 | metta |
Forti e cavi deboli | Vari | pc |
