Luogo di origine: | La Cina |
Marca: | KEYE |
Certificazione: | NO |
Numero di modello: | KVIS-B |
Quantità di ordine minimo: | 1 INSIEME |
---|---|
Prezzo: | Negotiable |
Imballaggi particolari: | legno senza fumigazione |
Tempi di consegna: | 4 - 6 settimane |
Termini di pagamento: | L/C, T/T |
Capacità di alimentazione: | 1 messo a 4 settimane |
Origine: | La Cina | Circostanza: | Nuovo |
---|---|---|---|
Garanzia: | 1 anno | Materiale: | Ss 304 |
Applicabile: | Rilevazione di imballaggio difettoso | Post-vendita: | Servizio a distanza |
Stanza di manifestazione: | Nessun | OEM: | Sì |
Imballaggio: | Pacchetto di legno | Porto di caricamento: | Shanghai |
Evidenziare: | Sistema di ispezione della bottiglia di Yakult,Sistema di ispezione difettoso della bottiglia,Sistema di rilevamento di difetto della bottiglia |

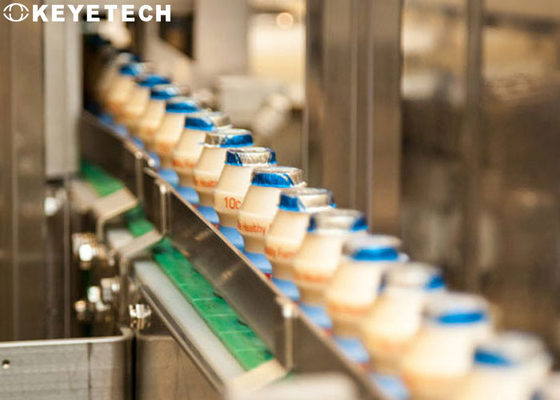

Yakult è una bevanda che è amata dai bambini e dai giovani e le sue vendite variano attualmente copre più di 30 paesi. Nell'innovazione di questa bevanda e prima della capacità enorme del mercato, ogni paese ha requisiti sempre più rigorosi dell'imballaggio di questa bevanda. Di conseguenza, molti produttori inoltre hanno citato la visione d'imballaggio alta tecnologia quando aumenta l'uscita quando per mezzo delle linee di produzione completamente automatizzate. Tramite l'attrezzatura di rilevazione, rilevazione tempestiva dei prodotti incompetenti nel processo di produzione, rilevazione dei problemi possibili nella linea di produzione, può anche conservare il lavoro e migliorare l'efficienza di produzione. È un collegamento indispensabile nella produzione di impresa.
Principio di rilevazione
Il sistema trasporta le bottiglie alla stazione predeterminata in un modo stabile ed ordinato e poi trasmette l'immagine catturata del campione al software per l'elaborazione dell'immagine attraverso la macchina fotografica industriale del alto-pixel, paragona al campione standardizzato e distingue il prodotto difettoso ed il buon prodotto e controlla le componenti pneumatiche corrispondenti per rifiutare i prodotti difettosi e per raccogliere i prodotti qualificati.
Il software fissa la norma di confronto per i campioni, gli operatori possono controllare la precisione di confronto e scegliere la norma di precisione che si è adatti il più bene, quindi controllando il tasso di difetto e notevolmente riducono i costi.
Dettagli di rilevazione

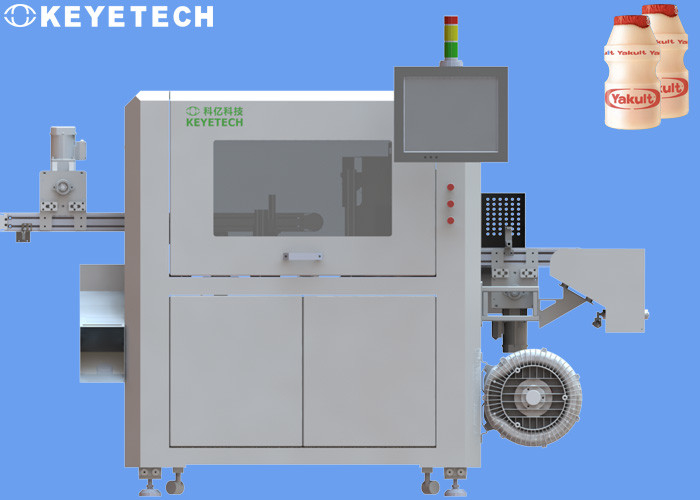

Il nostro piano di sviluppo usa 11 insieme delle macchine fotografiche industriali del alto-pixel e delle sorgenti luminose stroboscopiche ad alto rendimento per effettuare la rilevazione completa per la bocca della bottiglia, il fondo della bottiglia ed i difetti del corpo della bottiglia. L'intero insieme dell'attrezzatura di rilevazione comprende le parti meccaniche, l'hardware elettronico visivo ed i sistemi di rilevamento. Il software, l'entrata e l'uscita della macchina di rilevazione possono essere integrati con la linea del trasportatore, la velocità di rilevazione è 9600 pezzi/ora, l'attrezzatura può realizzare le ore 7*24 dell'operazione ed i prodotti incompetenti possono essere rifiutati automaticamente.
Parametri di esercizio del sistema | |||
Dimensioni | 2.3×0.85×1.8 (m) | Potere e frequenza | 220V 20A 50HZ |
Potere totale | 3.5kw | Pressione d'aria | 0.5~0.8MPa si purificano e senza olio |
Temperatura di lavoro | -20℃ ~ 60℃ | Umidità di lavoro | Inferiore ad umidità relativa di 50% |
Le norme di rilevazione sono come segue:
Modello | Numero della macchina fotografica | Gamma di rilevazione | Contenuto di rilevazione | Accuratezza di rilevazione | Precisione di rilevazione | Velocità di rilevazione |
KVIS-C - SC11 | 1set | Bocca della bottiglia | Punti neri, macchie, sovrapposizione, sbavature, mancanza di materiale, ecc. | ≥0.5mm | Prodotto qualificato 99,5% | 160 pc/min |
La rilevazione falsa è di meno di 0,5% | ||||||
1set | Fondo della bottiglia | Punti neri, macchie, materiale straniero, ecc. | ≥0.5mm | Prodotto qualificato 99,5% | ||
La rilevazione falsa è di meno di 0,5% | ||||||
insieme 4 | Area superiore della bottiglia | Punti neri, macchie, mancare, ecc. | ≥0.5mm | Prodotto qualificato 99,5% | ||
La rilevazione falsa è di meno di 0,5% | ||||||
4set | Area più bassa della bottiglia | Punti neri, macchie, ecc. | ≥0.5mm | Prodotto qualificato 99,5% | ||
La rilevazione falsa è di meno di 0,5% | ||||||
1set | Fondo esterno della bottiglia | Punti neri, macchie | ≥0.5mm | Prodotto qualificato 99,5% | ||
Foro | ≥1mm | Prodotto qualificato 99,5% |
La funzione di conteggio può essere eseguita dopo la rilevazione del prodotto finito e l'accuratezza di conteggio è 100%.
L'attrezzatura di rilevazione richiede la pulizia di manutenzione regolare (pulizia della macchina fotografica, ecc.) durante l'uso, l'attrezzatura stessa non produce le fonti di contaminazione secondaria (quali detriti, schiuma fine, ecc.).
Funzione del software di rilevazione:
- Apra e chiuda la funzione di rilevazione del sistema
- Adeguamento dei parametri e dell'accuratezza di indice di rilevazione.
- Campionamento e registrazione del modello, risparmi di informazioni di rilevazione del campione e richiamo.
- Funzione di calibratura di immagine della macchina fotografica
- Il sistema visualizza le informazioni in tempo reale di produzione (tasso di qualificazione, produzione totale, velocità, ecc.), le informazioni storiche di produzione che passano in rassegna, l'esportazione e le funzioni di risparmio.
- Gestione di permesso basata sul conto di connessione (quali gli utenti generali dell'operazione disattivi i permessi di adeguamento di parametro)
- Esercizio ed adeguamento della parte meccanica del sistema
(Come aperto il dispositivo di trasmissione, l'adeguamento del tempo del colpo della valvola per aria e l'adeguamento del segnale di allarme)
Esempi dei modelli di rilevazione del campione
I modelli indicati sotto sono tutti colpi in tempo reale nel sistema di rilevamento attuale di Keye. I dettagli sono come segue:
Punti neri o impurità in tutte le posizioni della bottiglia.
Dettagli di configurazione del prodotto
Parte di componente elettronico:
Nome | Quantità | Unità |
1,3 milione macchine fotografiche del pixel | 11 | pc |
obiettivo | 11 | pc |
Fonte istantanea stroboscopica | 3 | pc |
Beamer del laser | 2 | paia |
Espulsore ad alta velocità del solenoide | 2 | pc |
Potere industriale | 3 | pc |
Bordo di innesco del circuito | 1 | pc |
Convertitore di frequenza | 5 | pc |
Computer industriale | 1 | pc |
Touch screen di HD | 1 | pc |
Componenti pneumatiche | 1 | metta |
Luce di avvertimento | 1 | pc |
Terminale/relè | 1 | metta |
Forti e cavi deboli | Vari | pc |
