Sistema di ispezione automatico visivo ad alta velocità di HMI per SMT Chip Resistors

Fondo di prodotto:

Le resistenze di SMT sono la resistenza specifica di piccola dimensione e alta, resistenze di alta precisione, adatte a tecnologia di superficie del supporto (SMT), è stata ampiamente usate in campi dell'informatica militari, aerospaziali, digitali e prodotti elettronici di consumo ed altro, di comunicazioni, possono efficacemente ridurre il volume ed il peso di prodotti terminali elettronici e migliorano l'affidabilità di prodotto. La rilevazione dell'elettrodo del CCD della batteria al litio si conforma in futuro al trend di sviluppo di miniaturizzazione, del rendimento elevato leggero e e dell'industria delle tecnologie dell'informazione multifunzionale.

Con il miglioramento continuo della tecnologia di fabbricazione di elettronica del computer, l'integrazione dei circuiti stampato da migliorare gradualmente, seguente dalle componenti esteriori della classe della toppa di ispezione visiva del difetto sul circuito per una proporzione crescente, dimensione e requisiti prestazionali per le componenti di SMT sta diventando sempre più rigorosa, particolarmente nei bordi ad alta densità del circuito integrato del basso consumo energetico, di tensione a corrente debole e bassa. Attualmente, la dimensione minima della resistenza del chip è circa 0.1mm, una tal piccola dimensione, l'intera produzione delle componenti del chip, la prova, installazione ed altri processi presentano gli alti requisiti.

Principio di ispezione:

Per soddisfare le richieste di ispezione visiva nel processo di fabbricazione della resistenza della toppa, un metodo di ispezione visiva della stampa dei difetti del conduttore positivo del substrato della resistenza della toppa è stato proposto tenendo conto di alto requisito di accuratezza di controllo di dimensione nel processo di stampa.

Con la doppia riflessione di specchio, il numero delle macchine fotografiche è ridotto, riducente i requisiti dell'installazione dello spazio del sistema di ispezione visivo e della difficoltà della trasformazione attuale della catena di montaggio; La difficoltà di adeguamento meccanico del sistema di visione artificiale può essere evitata correggendo la distorsione di immagine mentre individua il palo del CCD della batteria al litio.
Il sistema può giudicare se il processo di stampa corrente è qualificato dal calcolo accurato del bordo della linea tratteggiata e della pasta di stampa della resistenza, che notevolmente riduce l'intensità di ispezione manuale e migliora il tasso qualificato della fabbricazione della resistenza della toppa.

Dettagli di ispezione:

La macchina di ispezione adotta 14 insiemi delle macchine fotografiche industriali del alto-pixel e delle sorgenti luminose stroboscopiche ad alto rendimento per effettuare le ispezioni visive omnidirezionali per i difetti dell'aspetto del prodotto. La velocità di ispezione è 400-600 pezzi/minuto. L'attrezzatura può realizzare le ore 7*24 dell'operazione per qualsiasi tempo e può essere online automaticamente. Elimini i prodotti inferiori alla media.

L'intero insieme dell'attrezzatura di ispezione comprende l'hardware ed il software di sistema di ispezione elettronici meccanici e visivi. L'entrata e l'uscita dell'attrezzatura sono riservate per la messa in bacino delle posizioni per facilitare le operazioni in loco.

Configurazioni di attrezzatura

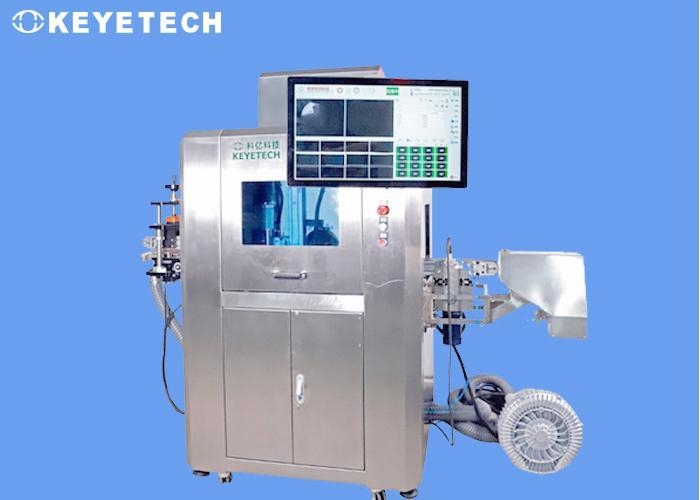

Parte meccanica: La parte meccanica è la componente del centro del sistema, che porta tutti i dispositivi di trasmissione ed hardware elettronico (macchine fotografiche industriali, sorgenti luminose, computer industriali, touch screen, scatole elettriche, ecc.). Il trasportatore è controllato da un servomotore e l'acquisizione immagine è accurata. L'attrezzatura è fornita di due entrate del prodotto difettoso per separare i prodotti difettosi seri (quali il fondo del tamburo, la punta di cuoio obliqua, ecc.) ed i prodotti difettosi generali.
