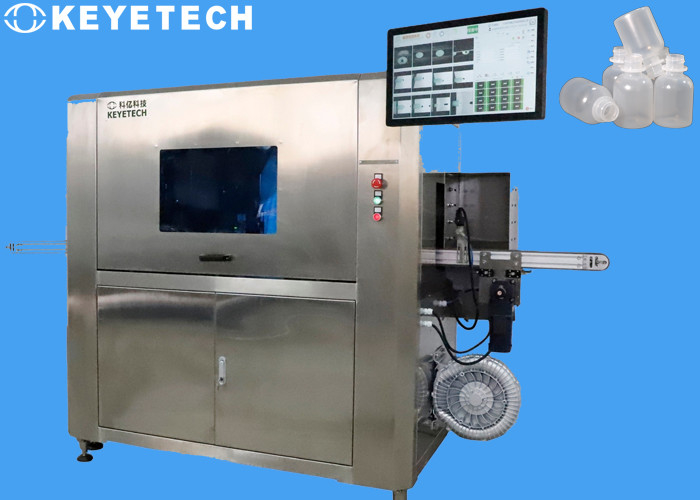

macchina automatica a distanza di ispezione visiva della bottiglia vuota di 20mm-30mm con la macchina fotografica

Descrizione di sistema di ispezione

L'intero sistema di ispezione comprende le parti meccaniche della struttura, l'hardware elettronico visivo e software di sistema di ispezione di AI, dispositivo di rifiuto di difetti e dispositivo di conteggio. L'entrata e l'uscita del sistema di rilevamento possono essere integrate secondo la linea in loco del trasportatore del cliente. L'attrezzatura può realizzare le ore 7*24 dell'operazione, che notevolmente migliora l'efficienza di produzione.

L'attrezzatura di ispezione della bottiglia di Pharma è fornita di 5 insiemi delle macchine fotografiche industriali ad ispezione le aree di difetti quale l'esterno del corpo della bottiglia, labbro della bottiglia. Dopo che il sistema raccoglie le immagini del campione, il software per l'elaborazione dell'immagine ed il campione standardizzato sono confrontati ed analizzati per determinare i buoni e prodotti difettosi. I prodotti difettosi individuati si eliminano automaticamente online dall'aria compressa. Dopo che il prodotto finito è individuato, la funzione di conteggio può essere realizzata ed il tasso di accuratezza di conteggio è 100%.

Nota:

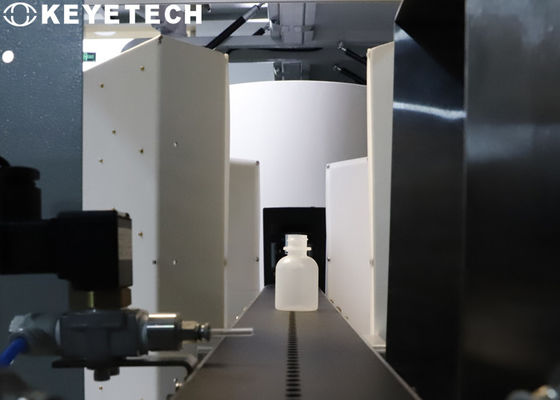

Esterno di ispezione di corpo della bottiglia: progettazione di programma: Un insieme dei moduli d'integrazione ottici della cavità, facendo uso di 4 insiemi delle macchine fotografiche industriali, può individuare i difetti dei difetti del corpo della bottiglia quali i punti neri, le macchie di olio, punti gialli; sbavature e flash del labbro della bottiglia. Le macchine fotografiche della rappresentazione non interferiscono a vicenda. Prenda un'analisi dell'immagine completa intorno alla bottiglia.

Ispezione del labbro della bottiglia: Un insieme delle macchine fotografiche industriali è installato sopra la bottiglia ed essere usato insieme ad un insieme delle sorgenti luminose visive circolari per individuare i difetti del labbro della bottiglia quali i punti neri, l'iniezione incompleta, la deformazione, le sbavature ed il flash

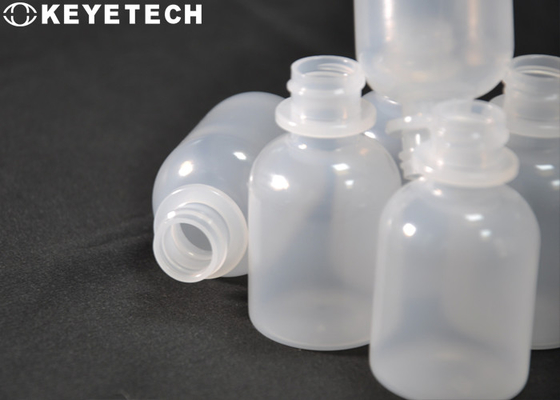

Questa soluzione è per le bottiglie rotonde della medicina con un'altezza di 20~30mm. Se dovete essere compatibile con altre specifiche, l'operatore in loco deve regolare la sorgente luminosa superiore e la macchina fotografica quando commuta i prodotti e regola il fuoco della macchina fotografica superiore.

Parti meccaniche:

Nota: Le componenti meccaniche ed elettriche suddette sono per riferimento. La configurazione, la quantità e le marche reali possono applicarsi secondo i requisiti di cliente

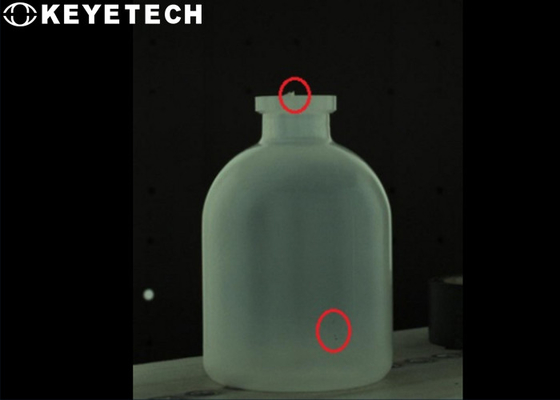

Immagine del campione: (Fornisca di rimandi soltanto)

Prestazione di ispezione come segue:

• Permettendo e disattivando alla funzione di rilevazione del sistema.
• Adeguamento dei parametri e dell'accuratezza degli indicatori di rilevazione.
• Campionamento e stoccaggio del modello, memorizzazione dei dati di rilevazione del campione e richiamo.
• Calibratura della macchina fotografica
• Informazioni in tempo reale di produzione del sistema di visualizzazione (tasso, uscita totale, velocità, ecc. qualificati). Passi in rassegna, esporti e memorizzi le informazioni storiche di produzione.
• Esegua la gestione dell'autorità secondo il conto di connessione (per esempio, gli utenti di funzionamento generali sono proibiti dal usando i permessi di adeguamento di parametro)
• Operazione ed adeguamento delle parti meccaniche del sistema (come: sistema di trasportatore inserita/disinserita, adeguamento del segnale di allarme)
