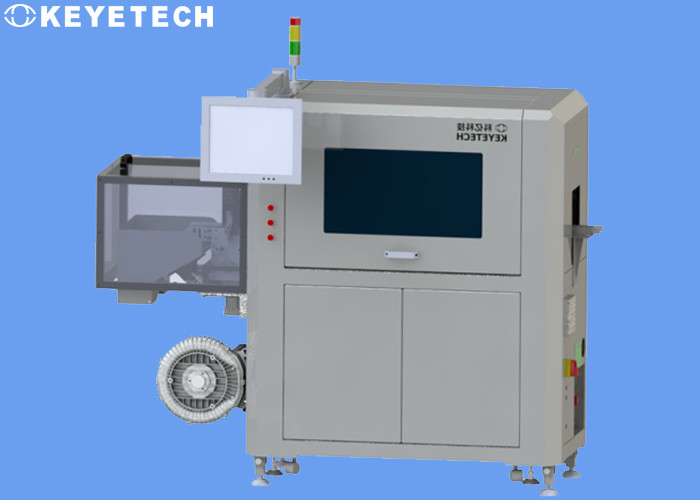

Macchina offline di ispezione visiva della bottiglia con il sistema automatico di conteggio & di rifiuto

Macchina offline di ispezione visiva della bottiglia con il sistema automatico di conteggio & di rifiuto

Principio di ispezione

La soluzione usa 8 insiemi delle macchine fotografiche industriali ad alta definizione e delle sorgenti luminose di luce stroboscopica ad alto rendimento per condurre l'ispezione visiva completa per i difetti dell'aspetto dei prodotti della bottiglia. La velocità di ispezione è 120 pezzi al minuto. I prodotti incompetenti possono essere rimossi automaticamente online.

L'intero insieme dell'apparecchiatura di collaudo comprende le parti meccaniche, l'hardware elettronico visivo ed il software di sistema di prove. L'entrata e l'uscita della macchina di prove possono essere integrate con la linea in loco del trasportatore del cliente e possono essere collegate con a monte e a valle l'attrezzatura di produzione (quali i tester della perdita, presse per balle e le altri attrezzature, ecc.).

Note di ispezione:

I punti neri, le macchie, i capelli e le impurità (colori differenti) saranno analizzati ed elaborati secondo l'indice di rilevazione del punto nero. La differenza fra il valore grigio di questo oggetto deve essere maggior di 15, che possono efficacemente essere individuati. Se il campione ha le macchie di olio trasparenti o punti neri di colore chiaro ed il valore grigio di differenza di contrasto del valore è basso (meno di 15), l'effetto di rilevazione non può essere raggiunto.

Se la struttura di prodotto è speciale, nell'applicazione reale di ispezione, ci sarà un'area cieca di determinata rilevazione nell'area di sovrapposizione strutturale della rappresentazione piana della lente (quale l'area sotto il filo e l'anello di sollevamento, l'area di angolo fra i punti del corpo della bottiglia, ecc.) e l'acquisizione di immagine non può raggiungere questa area cieca. , in modo da non può efficacemente essere individuata.

Applicazione della macchina fotografica

• Per rilevazione piana della bocca della bottiglia, un insieme delle macchine fotografiche industriali è installato sopra la bocca della bottiglia e con l'uso della sorgente luminosa visiva, l'immagine dell'aereo della bocca della bottiglia è raccolta per elaborare.
• Per l'ispezione della parete interna della bocca della bottiglia, un insieme delle macchine fotografiche industriali è installato sopra la bocca della bottiglia, è fornito di lente dentro l'anello ed è usato insieme con l'uso delle sorgenti luminose visive, raccogliere le immagini della parete interna della bocca della bottiglia per elaborare.

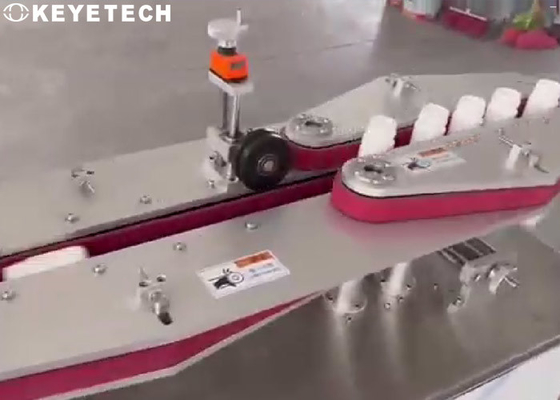

• Per la rilevazione del fondo esterno della bottiglia, il corpo della bottiglia è sospeso nell'aria attraverso un meccanismo di trasporto specifico e un insieme delle macchine fotografiche industriali è installato sotto e l'immagine del fondo esterno della bottiglia è raccolta per l'elaborazione insieme con l'uso delle sorgenti luminose visive.
• La rilevazione inferiore nella bottiglia, un insieme delle macchine fotografiche industriali è installata sopra la bocca della bottiglia e con l'uso della sorgente luminosa visiva, l'immagine del fondo nella bottiglia è raccolta per elaborare.
• Per l'ispezione laterale del corpo della bottiglia, 4 insiemi delle macchine fotografiche industriali sono installati intorno al corpo della bottiglia per formare un'ispezione della superficie dell'anello da 360 gradi. Con l'uso della sorgente luminosa visiva, l'immagine laterale è raccolta sistematicamente ed elaborata.
