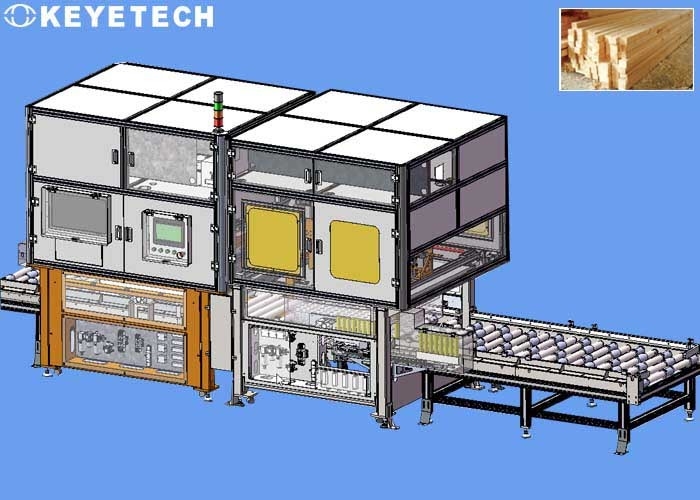

Macchina per l'ispezione visiva del materiale di scarto di legno per il pannello della plancia
Caratteristiche del sistema
| 1. Algoritmo AI: elevata stabilità, adattamento all'ambiente e disturbo di fondo;diversi campioni di difetti possono essere identificati automaticamente dopo l'addestramento |
| 2. Dataizzazione: database indipendente, salvataggio di più campioni, analisi di prodotti non validi e conservazione della cronologia |
| 3. Multi-orientamento: 360 ° completo all'interno e all'esterno dei campioni |
| 4. Alta precisione: l'accuratezza del rilevamento può essere elevata |
| 5. Modularizzazione, può aumentare o diminuire in modo flessibile la funzione di rilevamento in base alle effettive esigenze del cliente |
| 6. Facile da usare: è facile da usare e facile da mantenere |
| 7. Sicurezza: produzione di materiali di grado medico, pienamente conforme all'ambiente di produzione di forniture mediche |
Principio di ispezione
La norma nazionale suddivide i difetti del legno in 10 categorie: nodi, scolorimento, marciume, parassiti, crepe, difetti della forma del tronco, difetti strutturali del legno, cicatrici, difetti e deformazioni della lavorazione del legno e i difetti del pannello includono principalmente nodi, marciumi, crepe e giubbotti di pelle, parassiti, difetti di lavorazione.
Il principio dell'utilizzo della tecnologia di elaborazione delle immagini digitali per rilevare i difetti della superficie del foglio consiste nell'utilizzare una telecamera CCD per scattare meccanicamente immagini della superficie del foglio in tempo reale.valutato.
Dettagli di ispezione
Il sistema di rilevamento dei difetti della superficie della scheda basato sulla tecnologia di elaborazione delle immagini digitali è composto da sorgente luminosa, telecamera CCD, scheda di acquisizione immagini, PC e dispositivo di output.La telecamera CCD collegata al computer acquisisce l'immagine della superficie del legno e converte le caratteristiche della superficie del legno in segnali di immagine.
In base alla distribuzione dei pixel, alla luminosità e ad altre informazioni, viene inviato al computer tramite la scheda di acquisizione delle immagini, quindi il computer utilizza uno speciale software di elaborazione per archiviare ed elaborare le immagini raccolte e utilizza l'operatore laplaciano e il filtro mediano per analizzare il immagine di legno.Miglioramento del bordo, levigatura.
Rilevamento ed elaborazione dei difetti superficiali:
L'estrazione delle caratteristiche influisce direttamente sul tasso di riconoscimento del sistema di rilevamento dei difetti del legno.Di solito, il picco secondario è la posizione del difetto, ma questo non è assoluto.Se la curva dell'istogramma ha un solo picco, potrebbe trattarsi di una normale immagine di legno.
Dopo le statistiche sperimentali, quando il valore del valore del picco dell'onda secondaria è maggiore di 1/10 del valore del picco dell'onda principale, il picco dell'onda secondaria rappresenta il colore del difetto e viene realizzato il primo passaggio del rilevamento del difetto, ovvero, l'immagine è divisa in due categorie: difettosa e non difettosa.
La tecnologia di rilevamento KEYE TECH si riferisce all'uso di sensori di immagine al posto degli occhi umani, rilevamento accurato al 100% di difetti superficiali, difetti e statistiche sulle informazioni sui difetti, classificazione e analisi, ottimizzazione del controllo del processo di produzione, classificazione dei prodotti, classificazione dei prodotti qualificati e prodotti non qualificati, migliorare la fiducia e la soddisfazione dei clienti.
