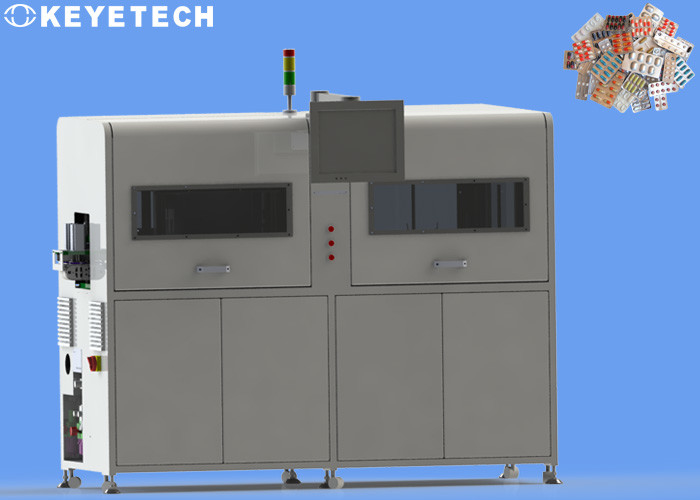

Attrezzatura di ispezione della medicina della compressa con la sorgente luminosa stroboscopica

Attrezzatura di ispezione della medicina della compressa con la sorgente luminosa stroboscopica

Principio di ispezione

La sicurezza della droga è stata sempre un punto chiave che la gente presta attenzione a. L'ispezione di qualità delle droghe è un collegamento importante nel campo di produzione della droga, che fornisce una garanzia importante per la produzione e l'uso sicuri delle droghe. La prova dell'aspetto delle droghe è uno dei collegamenti importanti nella prova di droga. dovuto i suoi grandi requisiti di prova di alta qualità e della domanda, la prova manuale corrente è sempre incerta e manca dell'accuratezza. Di conseguenza, l'applicazione della tecnologia di visione artificiale all'ispezione dell'aspetto delle droghe può sormontare molti svantaggi di ispezione manuale, migliorare la sua efficienza del lavoro e di accuratezza ed anche ridurre il costo delle imprese, che è in futuro il trend di sviluppo di ispezione della droga.

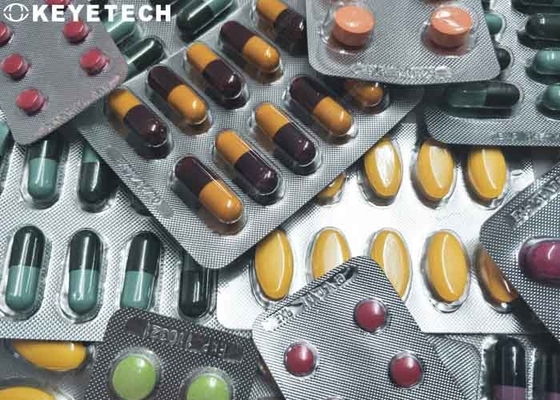

Nell'industria farmaceutica, le coperture confezionate stagnola di alluminio della capsula sono ampiamente usate. Molte medicine in primo luogo sono riempite di capsule confezionate stagnola di alluminio e poi sono date ai pazienti, in modo dalla loro qualità direttamente è collegata con la salute della gente. Con il miglioramento continuo delle norme di prova nazionali della droga e del volume difficile aumentante di capsule dure, il metodo leggero manuale tradizionale di ispezione per le prove di qualità delle capsule è stato difficile da soddisfare le esigenze dei produttori della capsula. Attualmente, l'uso della tecnologia relativamente matura di rilevazione di dispositivo ottico del computer sostituire l'ispezione leggera manuale ha grandi prospettive commerciali. Come metodo di rilevazione non distruttivo e senza contatto, la visione artificiale può migliorare l'efficienza di produzione delle capsule mentre assicura la qualità globale delle capsule.

Dettagli di ispezione

Il sistema usa la corrispondenza di modello ed il riconoscimento di colore per determinare se un pacchetto ha il numero ed il tipo corretti di compresse. Controlli il numero delle pillole nel pacchetto ed il colore di ogni pillola e pubblichi un allarme o rifiutare i pacchetti incompetenti. La progettazione del dispositivo di acquisizione di immagine è come segue:

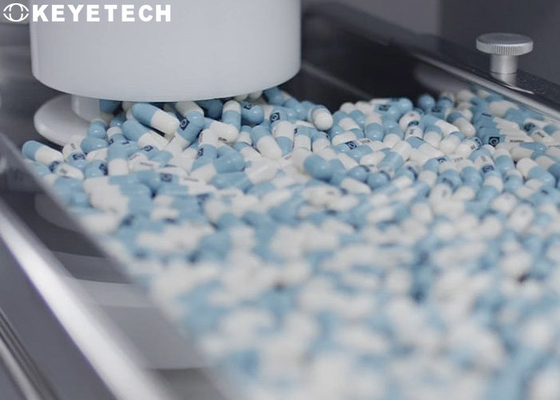

Le capsule da provare sono versate nel porto di soppressione. Quando le capsule sono disposte sulla piattaforma girevole dall'entrata, la piattaforma girevole è responsabile della separazione delle capsule uno per uno e della collocazione loro nella scanalatura della capsula. Attualmente, la catena di convogliatore è in uno stato di rotazione continua. Poiché il sensore fotoelettrico individuerà la rotazione della catena di convogliatore, la sorgente luminosa stroboscopically illuminerà la capsula quando attraversa la posizione designata del trasportatore. Attualmente, la macchina fotografica industriale inoltre comincerà catturare l'immagine della capsula, trasferire i dati di immagine raccolti alla memoria del PC ed utilizza il sistema di rilevamento della capsula installato sul PC per determinare i difetti dell'immagine della capsula. Quando il risultato di giudizio della capsula è difettoso, produrrà un segnale del colpo dell'aria e la capsula con il problema sarà guidata nella scatola aspettante della capsula incompetente e le capsule che passano l'ispezione entreranno nella scatola aspettante qualificata.

Parametri di sistema

Il nostro piano di sviluppo adotta le diversità delle macchine fotografiche industriali del alto-pixel e delle sorgenti luminose stroboscopiche ad alto rendimento per effettuare una gamma completa di rilevazione visiva per i difetti dell'aspetto del corpo della bottiglia. L'attrezzatura può realizzare le ore 7*24 dell'operazione ed i prodotti incompetenti possono essere rifiutati automaticamente online.

Elaborazione di algoritmo

Nell'intero processo di elaborazione di immagini, il sensore di immagine del CCD del sensore di immagine è utilizzato per ottenere l'immagine in primo luogo e l'immagine è convertita in segnale numerico che può essere riconosciuto e fatto funzionare dal computer o dal microprocessore, di modo che l'immagine della capsula è convertita in immagine digitale tramite il convertitore di A/D. Dopo che l'immagine si acquista, la capsula è preelaborata (filtrare, potenziamento di immagine, ecc.), l'estrazione di caratteristica, classificazione ed il riconoscimento dell'immagine della capsula.

Per le capsule incompetenti individuate, il sistema di rilevamento invia un segnale allo SpA attualmente, indicante che le capsule nocive sono individuate ed il relè deve essere rimosso per mettere i prodotti incompetenti nel carro armato residuo. Analisi di algoritmo di rilevazione della capsula: Dopo che la capsula è riempita tramite la macchina di rifornimento, il corpo della capsula ed il cappuccio della capsula sono in buon accordo. Durante il processo di rilevazione, la capsula può essere danneggiata ed usura di superficie dovuto i fattori umani, il guasto di macchina, la pressione della pila ed altri fattori. Secondo il grado di danno e di usura, il sistema deve rimuovere quelle capsule che sono danneggiate o durato e quelle capsule nocive o consumate che più di meno sono danneggiate o indossate ma invisibile all'occhio umano può essere considerato le capsule qualificate per ridurre il processo di produzione. perdite dentro.
