Dispositivi di aoi dei sistemi di ispezione di industriale della pala di elettroventola del ODM per rilevazione di difetto

3, portata di ispezione

Descrizione di prodotto di ispezione

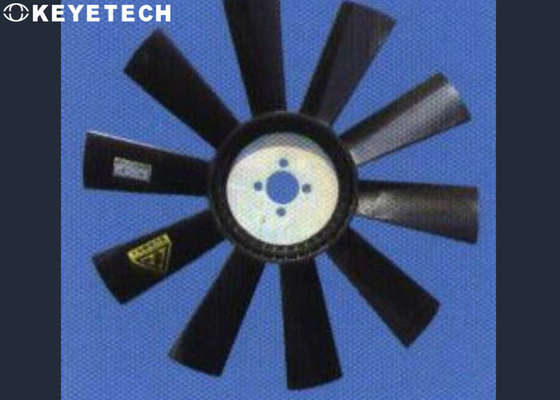

Con la popolarità degli apparecchi elettrici, sempre più le case e gli uffici stanno utilizzando il materiale elettrico. Come componente di materiale elettrico, le pale del ventilatore degli apparecchi elettrici svolgono un ruolo chiave in apparecchi elettrici. La pala del ventilatore è uno strumento per il raffreddamento e la dissipazione del calore in apparecchi elettrici. Può proteggere gli apparecchi elettrici durante l'uso e prevenire i burnout e gli incendi del cavo causati surriscaldando.

Portata di ispezione

1 le inserzioni della pala del ventilatore è installato nella direzione corretta e non è coperto da resina. (La direzione sbagliata dell'inserzione indurrà il cliente a non potere installare)
2. Le fonti del testo e di numeri sul cuore del fan della foglia del fan sono complete (La fonte incompleta sulla pala del ventilatore è considerata come difettosa nell'aspetto)
3. La fonte di DENSO ed il segno di rotazione sul cuore del fan della foglia del fan sono completi (Le fonti ed i segni incompleti di rotazione sulla pala del ventilatore sono considerati come difettosi nell'aspetto)

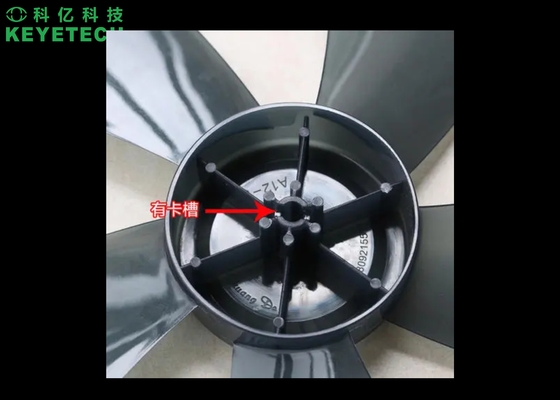

crepe 4.No, restringimento e sbavature sul fuori del foro di trascinamento sul centro del fan (Tali difetti accorceranno il tempo di impiego delle pale del ventilatore)
5. Nessun imbiancatura, corpi estranei e sbavature di riempimento sulla parte anteriore ed indietro della pala del ventilatore (Tali difetti causeranno l'aspetto difficile e l'alto equilibrio dinamico)
6. Nessun materiale da otturazione, urti e sbavature brucianti e insufficienti ai giunti della resina dell'anello esterno della pala del ventilatore. (Tali difetti causeranno l'aspetto difficile e l'alto equilibrio dinamico)
7. Nessuna depressione dentro la posizione di espulsione dell'espulsore sul centro del fan (Tali difetti causeranno l'aspetto difficile e l'alto equilibrio dinamico)

Stato generale del sistema di rilevamento

L'attrezzatura globale integra i meccanismi meccanici, l'hardware ottico visivo ed il software di sistema di rilevamento. La velocità normale di rilevazione è 4 al minuto (perché l'attrezzatura è a doppio canale, questa velocità è insieme la velocità dei due canali) e l'attrezzatura può realizzare le ore 7*24 dell'operazione, che notevolmente migliora l'efficienza di produzione.

Attrezzatura di ispezione della pala di elettroventola, con 14 insiemi delle macchine fotografiche industriali del alto-pixel, ispezione della doppio stazione, ispezione completa dei difetti di aspetto della pala del ventilatore. Dopo che il sistema raccoglie le immagini del campione, il software per l'elaborazione dell'immagine è paragonato ed analizzato ai campioni standardizzati per determinare i buoni e prodotti difettosi. L'allarme online per i prodotti difettosi, funzione di conteggio può essere realizzato dopo rilevazione del prodotto finito, contante il tasso di accuratezza è 100%. Il software aprirà la norma di confronto del campione e l'operatore sul sito di cliente può controllare l'accuratezza di confronto e scegliere la norma di accuratezza più adatta a loro propri stati di produzione, quindi controllando il tasso di difetto.

Portata di ispezione

1, l'intero insieme dell'attrezzatura di ispezione comprende le parti meccaniche, l'hardware elettronico visivo ed il software di sistema di ispezione. Entrambi i partiti devono predeterminare l'altezza della linea del trasportatore per facilitare il collegamento in loco dell'attrezzatura.

2, questa attrezzatura devono determinare il numero delle macchine fotografiche da usare ed il contenuto corrispondente di ispezione secondo i requisiti finali del cliente. La seguente tavola è per riferimento soltanto.

4, la funzione di conteggio possono essere realizzati dopo che il prodotto finito è ispezionato ed il tasso di accuratezza di conteggio è 100%.

5, l'apparecchiatura di collaudo devono essere mantenuti e puliti regolarmente durante l'uso (quali pulizia del nastro trasportatore, pulizia della macchina fotografica, ecc.). L'apparecchiatura di collaudo stessa non causerà le fonti secondarie di inquinamento (quali detriti, schiuma fine, ecc.) ai campioni provati.

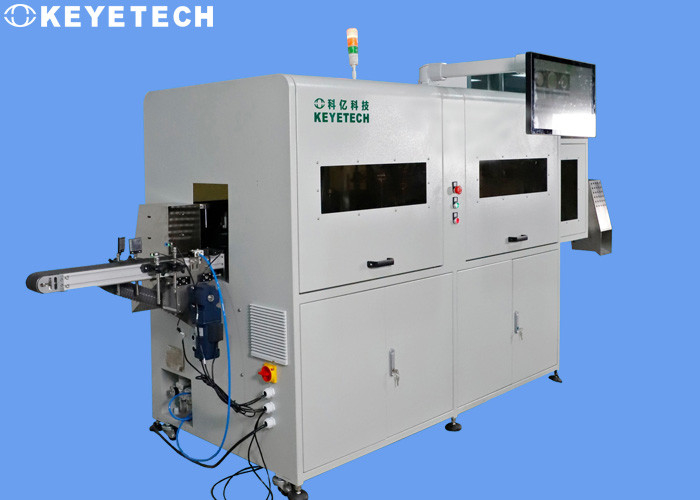

6, immagine schematica dell'attrezzatura

• Ø l'attrezzatura ha una struttura meccanica indipendente della struttura ed il tavolo operatorio ha un rivestimento protettivo (plexiglass o il acciaio al carbonio ha spruzzato il materiale) per assicurare la sicurezza durante l'impiego delle attrezzature.
• Ø tutti i motori esterni ed altre componenti dell'attrezzatura hanno provvedimenti cautelari
• Ø l'attrezzatura è fornito di due commutatori dell'arresto di emergenza, una chiave per fermare l'attrezzatura.
• Ø l'attrezzatura usa il potere bifase 220v e l'attrezzatura sarà collegata durante installazione e la ricerca degli errori per impedire la perdita dell'attrezzatura
•
• Modulo di operazione
• La nostra attrezzatura di Ø adotta la rilevazione a doppio canale, che significa che può individuare due tipi di prodotti allo stesso tempo.
• Ø l'attrezzatura è completato manualmente, che significa che l'input dell'attrezzatura è disposto manualmente alla stazione di ispezione e poi l'attrezzatura è avviata, dopo che l'ispezione del prodotto è completata, il prodotto è eliminata ed il prodotto è elaborato secondo il risultato di ispezione.
• La persona di Ø uno completa tutte le procedure dell'operazione dell'attrezzatura e di carico e dello scarico.
