sistema di AOI Packaging Inspection Equipment Detection della bottiglia dell'ANIMALE DOMESTICO 1.25L

Caratteristiche dell'attrezzatura:

Panoramica dell'attrezzatura

L'attrezzatura globale integra i meccanismi meccanici, il software ottico visivo di sistema di rilevamento e dell'hardware, rifiuto del prodotto difettoso e dispositivi di conteggio. La velocità normale di rilevazione è 150 pezzi al minuto. L'entrata e l'uscita della macchina di rilevazione possono essere integrate con la linea in loco del trasportatore e possono essere rivelatori di perdita indipendente abbinati, presse per balle e l'altra attrezzatura relativa può essere 7* azionato 24 ore al giorno, che notevolmente migliora l'efficienza di produzione.

L'attrezzatura globale di rilevazione, con 10 insiemi delle macchine fotografiche industriali ad alta definizione, può individuare completamente i difetti dell'aspetto del fuori della bottiglia, della bocca e del fondo della bottiglia. Dopo che il sistema raccoglie l'immagine del campione, il software per l'elaborazione dell'immagine ed il campione standardizzato sono confrontati ed analizzati per determinare se il prodotto è buono oppure no. I buoni prodotti ed i prodotti difettosi saranno rifiutati automaticamente online. Dopo che i prodotti finiti sono individuati, la funzione di conteggio può essere realizzata ed il tasso di accuratezza di conteggio è 100%. Il software aprirà la norma di confronto del campione ed il personale di produzione sul sito di cliente può controllare l'accuratezza di confronto e scegliere la norma di accuratezza più adatta a loro propri stati di produzione, quindi controllando il tasso di difetto.

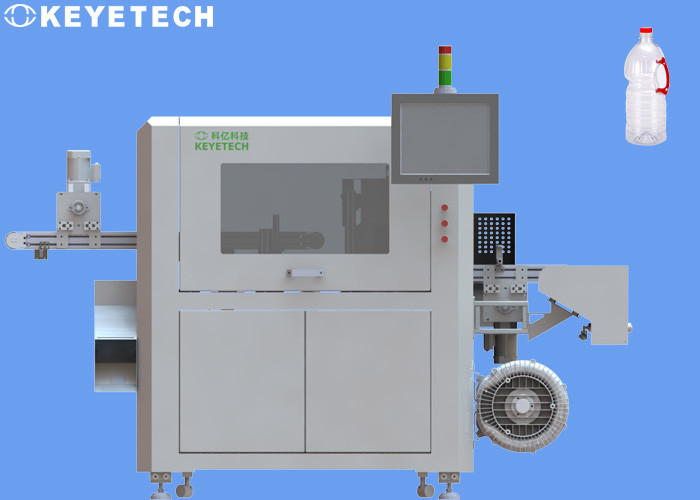

La struttura globale dell'attrezzatura è indicata nella la figura qui sotto:

Questa attrezzatura di rilevazione usa in profondità l'apprendimento individuare l'aspetto della bottiglia. Attualmente, la nostra società non ha una migliore soluzione per il posizionamento della maniglia della bottiglia. Di conseguenza, l'area di occlusione della maniglia e la parte della maniglia ed il corpo della bottiglia non possono essere individuati. La maniglia stessa è difettosa. La presenza o l'assenza della maniglia può essere individuata.

Il processo di rilevazione è come segue:

1. Rilevazione per la superficie laterale del corpo della bottiglia. Tenendo conto delle caratteristiche del corpo della bottiglia e dell'altezza del corpo della bottiglia oltre la gamma di angolo di visione della unico macchina fotografica, il piano è destinato per installare le macchine fotografiche sulla tomaia e le parti inferiori, ciascuno facendo uso di 4 insiemi delle macchine fotografiche industriali, complessivamente 8 insiemi delle macchine fotografiche industriali, divisi in 2 gruppi di moduli d'integrazione ottici della cavità, la rappresentazione non interferisce a vicenda, la gamma di angolo di acquisizione di ogni macchina fotografica è indicata nella la figura qui sopra.

2. Rilevazione per il fondo esterno della bottiglia. Usi il meccanismo di pressione per sospendere il fondo esterno della bottiglia ed installi 1 insieme delle macchine fotografiche industriali sotto ed usilo con la sorgente luminosa visiva per raccogliere l'immagine del fondo esterno per elaborare.

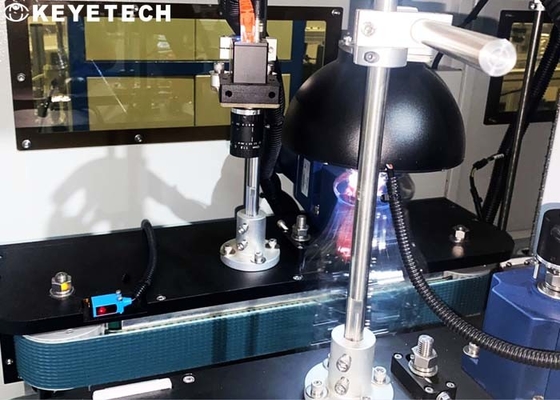

3. Rilevazione dell'area della bocca della bottiglia. 1 insieme delle macchine fotografiche industriali è installato sulla cima del corpo della bottiglia per usare con la sorgente luminosa visiva per raccogliere le immagini del lato interno della bocca della bottiglia per elaborare.

Rilevazione del contenuto:

Il problema della bocca della bottiglia:

1. Mancanza della bocca della bottiglia di ≥ 0.3mm della colla difetto della bocca di 2. bottiglie, ≥ 0.3mm di danno di colpo ≥ 0.3mm di deformazione della bocca di 3. bottiglie

Il problema del corpo della bottiglia:

1. Il corpo della bottiglia è biancastro: visibile nell'ambito di luce naturale

2. Il corpo della bottiglia è ≥2*2mm (non in posizione fissa) ovviamente graffiato

3. Punti neri, impurità sul body≥ 0.3mm della bottiglia

4. Il corpo della bottiglia è (muffa di compressione, non in posizione fissa) ≥2*2mm incavato

5. Il corpo della bottiglia è nebbioso ed opaco: visibile nell'ambito di luce naturale

Problemi in seguito all'apparizione della maniglia:

1. Mancanza di colla sul ≥ 0.3mm della maniglia

2. ≥ 0.3mm di difetto della maniglia

3. L'esterno sotto la maniglia completamente non è soffiato

4. L'interno sotto la maniglia completamente non è soffiato

5. La cima della maniglia completamente non è soffiata

6. Salto curvato sotto la maniglia
