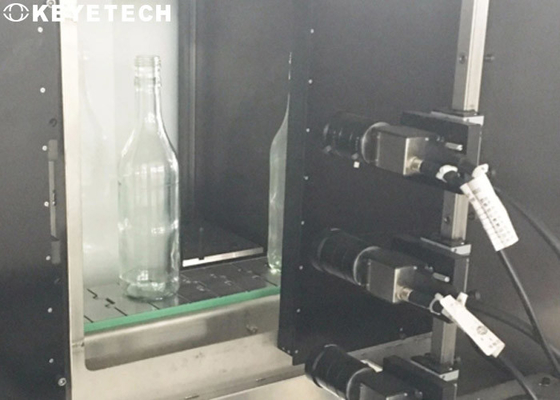

Sistema di ispezione visivo delle bottiglie di birra di vetro con il supporto del motore dell'unità

Sistema di ispezione visiva per bottiglie di birra in vetro con supporto motore unità

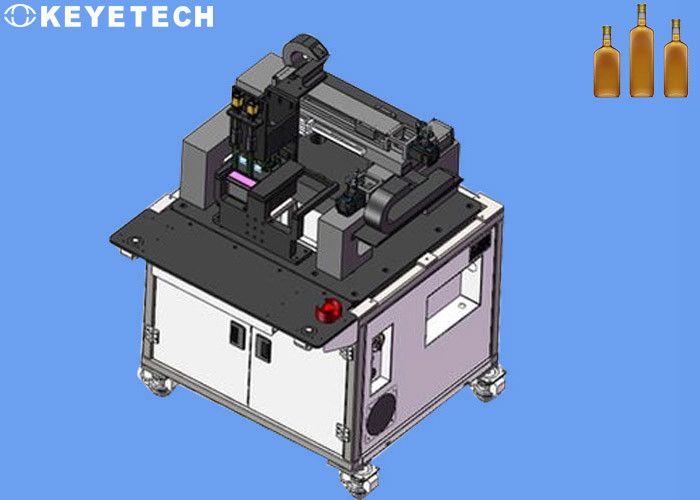

Configurazioni dell'attrezzatura
1. Parte meccanica

2. Componente elettronico:

Principio di ispezione

Nel processo di produzione della birra, ci sono molti fattori che influenzano la qualità del prodotto, come la qualità delle materie prime, l'artigianato, la tecnologia della birra, ecc. Inoltre, anche i difetti e lo sporco della bottiglia (bocca della bottiglia, corpo della bottiglia e fondo della bottiglia) sono un fattore chiave influenzando la qualità della birra.Pertanto, le bottiglie di birra vuote devono essere testate prima del riempimento della birra e i prodotti non qualificati devono essere scartati prima che il riempimento della birra possa essere effettuato.Al momento, la maggior parte dei birrifici del mio paese utilizza ancora l'ispezione manuale della qualità delle bottiglie di birra vuote, che è inefficiente, lenta e laboriosa.

La visione artificiale è molto adatta per la misurazione, l'ispezione e l'identificazione nel processo di produzione di massa e l'applicazione del CCD a matrice lineare nella misurazione online continua e a scansione è molto vantaggiosa.L'utilizzo del metodo di rilevamento della visione artificiale può migliorare notevolmente l'efficienza della produzione e l'automazione della produzione e la visione artificiale è facile da realizzare l'integrazione delle informazioni, che può migliorare notevolmente la qualità del prodotto e l'efficienza della produzione.Pertanto, per il lavoro altamente ripetitivo di rilevamento delle bottiglie di birra, è di grande importanza in pratica sviluppare una serie di dispositivi di rilevamento delle bottiglie vuote di birra per realizzare il rilevamento automatico delle bottiglie vuote applicando la teoria della visione artificiale.

Principio di ispezione

Una telecamera CCD viene utilizzata per convertire il target catturato in un segnale di immagine, che viene inviato a un sistema di elaborazione delle immagini dedicato e convertito in un segnale digitale in base alla distribuzione dei pixel, luminosità, colore e altre informazioni;il sistema di immagini esegue varie operazioni su questi segnali per estrarre le caratteristiche del bersaglio.Come: area, lunghezza, quantità, posizione, ecc.;infine, emettere il risultato in base alla tolleranza preimpostata e ad altre condizioni, come: dimensione, angolo, offset, numero, superato/fallito, sì/no, ecc.

Dettagli di ispezione

In base alle caratteristiche e ai requisiti dell'ispezione delle bottiglie vuote di birra, in pratica l'ispezione viene eseguita principalmente in quattro aspetti.I collegamenti e i contenuti dell'ispezione sono brevemente elencati come segue:

• Ispezione della bocca della bottiglia: ispezione della superficie di tenuta della bocca della bottiglia, ispezione del filo
• Rilevamento della parete della bottiglia: rilevamento dello sporco sulle superfici interne ed esterne della parete della bottiglia, rilevamento dell'usura
• Rilevamento del fondo della bottiglia: sporco sul fondo della bottiglia, crepe
• Rilevazione del liquido residuo nella bottiglia: liscivia residua, olio residuo, acqua residua

La bottiglia vuota passa attraverso la macchina di ispezione.Se i 4 test di cui sopra sono qualificati, entrerà senza problemi nella fase successiva della linea di produzione.Se non è qualificato, sarà respinto dal rifiuto.Se la bottiglia è danneggiata, verrà gettata nella spazzatura e distrutta direttamente;se c'è del liquido residuo nella bottiglia, verrà scartato su un altro nastro trasportatore e inviato al collegamento di lavaggio delle bottiglie attraverso il nastro trasportatore.d
