macchina di 400pcs/Min Auto Visualizer Quality Inspection per l'anello di gomma di sigillamento

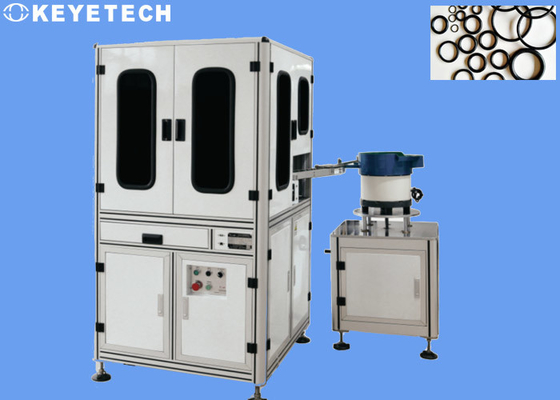

Macchina di ispezione visiva automatica per anelli di tenuta in gomma da 400 pezzi/min

Caratteristiche del sistema

In passato, tutte le ispezioni degli anelli di tenuta si basavano sul lavoro manuale, e l'ispezione manuale della qualità poteva solo eseguire l'ispezione e lo screening uno per uno. Questa attrezzatura di ispezione utilizza la tecnologia di ispezione con visione artificiale per selezionare i prodotti buoni e difettosi attraverso l'elaborazione delle immagini. È caratterizzata da alta efficienza di ispezione, velocità di ispezione rapida e buona oggettività e stabilità dell'ispezione della qualità. L'ispezione manuale della qualità è più influenzata da fattori soggettivi, ma anche dalle emozioni e dai sensi umani, mentre l'attrezzatura no. Può rilevare in modo obiettivo e accurato l'aspetto e le dimensioni dei prodotti e può ispezionare i prodotti in modo efficiente e multidimensionale.

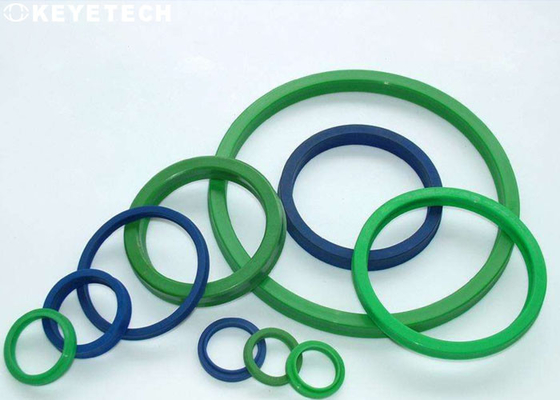

Le attrezzature di ispezione con visione artificiale possono rilevare difetti come bave, sbavature e crepe. Inoltre, l'accuratezza del rilevamento è inferiore a quella dell'occhio umano, e i prodotti difettosi possono essere selezionati in modo più accurato. Lo sviluppo del sistema è principalmente mirato all'ispezione automatica e allo screening automatico dei prodotti difettosi per parti in gomma. Il contenuto dell'ispezione e dello screening include:

a) prodotti misti.

b) Mancanza di materiale su entrambe le estremità;

c) Difetti come bave e sbavature sulla linea di giunzione;

d) Voci aggiuntive di ispezione delle dimensioni richieste dal cliente.

Caratteristiche del sistema:

1. La velocità di rilevamento è di 120~400 pezzi o più al minuto;

2. Accuratezza di rilevamento ripetuta della dimensione di proiezione: entro ±0,005 mm (definita come il campo visivo della telecamera entro 10 mm*10 mm, se non diversamente specificato)

3. Descrizione degli accessori principali:

1) Telecamera: Hikvision;

2) Sensore: Japan OMRON;

3) Elettrovalvola: marchio americano originale;

4) PLC: serie ad alta velocità Mitsubishi del Giappone.

4. HMI, il software è dotato di una toolbox, un comodo sistema operativo sviluppato per i dipendenti ordinari;

5. Funzione di statistiche del report dei dati di produzione: funzioni di generazione automatica come CPK, tipi di articoli difettosi, proporzioni di difetti, ecc., che possono fornire una base per migliorare il processo nell'officina di produzione;

6. Sistema di output dei dati di rilevamento: la macchina di selezione ha funzioni di comunicazione dati, funzioni di output e archiviazione dati, e i dati esportati dal software possono essere stampati su carta tramite una rete locale collegata a una stampante.
